caracteristicile produsului
OSFP Serial Optic Interfață
●4x100G PAM4 retimed 400GAUI-4 interfață electrică
● Cablu optic activ
●Matrice VCSEL cu 4 canale și matrice de detectoare foto PIN cu 4 canale
●Lungimea maximă a legăturii de 60m pe OM3 sau 100m pe OM4
Conform OSFP MSA
●Factor de formă OSFP conectabil la cald
● Conform cu specificația modulului OSFP Rev 5.0
●Conform cu CMIS 5.2
A sustine Protocol
●Compatibil cu IEEE 802.3db
● Conform cu IEEE 802.3ck
Scăzut Consumul de energie
●Mai puțin de 8 W în intervalul de temperatură de la 0 la 70 de grade
Aplicații
● 400GBASE-SR4 400G Ethernet
●Centrul de date
Tag-uri populare: Transceiver optic 400g osfp sr4 mm mpo12, China 400g osfp sr4 mm mpo12 transceiver optic producători, furnizori, fabrică, QSFP-40G-ZR4SFP-10G-DWDM-C21-80
Evaluări maxime absolute
|
Parametru |
Simbol |
Min |
Max |
Unitate |
|
Temperatura de depozitare |
Ts |
-40 |
85 |
.C |
|
Temperatură de funcționare a carcaseiratura |
Culme |
0 |
70 |
.C |
|
Relativ Umiditate (fără condensare) |
RH |
15 |
85 |
% |
|
Tensiunea de alimentare |
CCV |
-0.5 |
3.6 |
V |
|
Pragul de daune ale receptorului, per BANDĂ |
PRdmg |
5 |
Dbm |
Condiții de funcționare recomandate
|
Parametru |
Simbol |
Min |
Max |
Unitate |
|
Temp. carcasă de operareeratura |
Culme |
0 |
70 |
.C |
|
Relativ Umiditate (fără condensare) |
RH |
15 |
85 |
% |
|
Tensiune de alimentare |
CCV |
3.135 |
3.465 |
V |
|
Total Consumul de energie |
Pc |
- |
8 |
W |
|
Curent de alimentare pe Sfârşit |
2.55 |
A |
||
|
Pic Rată |
BR |
425 |
Gbps |
|
|
Lungimea fibrei activată OM3 FPM |
60 |
m |
||
|
Lungimea fibrei activată OM4 FPM |
100 |
m |
||
|
I2C Ceas Frecvență |
0 |
400 |
kHz |
Note:
1. În condițiile unei tensiuni de alimentare de 3,465 V și o temperatură a carcasei de 70 de grade
Interfață optică a transmițătorului
|
Parametru |
Simbol |
Min |
Tipic |
Max |
Unitate |
|
|
Rata de date pe bandă |
DR |
53.125 |
GBd |
|||
|
Format de modulare |
PAM4 |
|||||
|
Lungimea de undă centrală 1 |
λ |
840 |
860 |
868 |
Nm |
|
|
Lățimea spectrală RMS |
σ |
0.6 |
Nm |
|||
|
Puterea medie de lansare, pe fiecare bandă |
Pavaj |
-4.6 |
4 |
Dbm |
||
|
Putere optică OMA, fiecare bandă, max |
POMA |
3.5 |
Dbm |
|||
|
OMAexterior, fiecare banda min |
max (TECQ, TDECQ)<1.8 dB |
max [-2,6 , max(TECQ,TECQ) –4,4] |
dBm |
|||
|
1,8 < max (TECQ, TDECQ) < 4,4 dB |
||||||
|
Transmițător și dispersie închidere ochi (TDECQ), fiecare bandă |
TDECQ |
4.4 |
Db |
|||
|
Închidere ochi transmițător pentru PAM4 (TECQ), fiecare bandă |
TECQ |
4.4 |
dB |
|||
|
Raportul de extincție |
ER |
2.5 |
dB |
|||
|
Excursie puterea transmițătorului, fiecare bandă |
2.3 |
Dbm |
||||
|
Toleranță la pierderea returului optic |
ORLT |
14 |
Db |
|||
|
Putere optică pentru TX DISABLE |
-30 |
Dbm |
||||
|
Flux înconjuratb2 |
Mai mare sau egal cu 86% la 19 um Mai puțin sau egal cu 30% la 4,5 um |
|||||
Note:
1. Definit în funcție de performanța laserului utilizat.
2. Măsurat în fibră de tip A1a.2 sau tip A1a.3 sau A1a.4, 50 um, în conformitate cu IEC 61280-1-4
Interfață optică a receptorului
|
Parametru |
Simbol |
Min |
Tipic |
Max |
Unitate |
|
|
Rata de date pe bandă |
BR |
53.125 |
Gbd |
|||
|
Format de modulare |
PAM4 |
|||||
|
Lungimea de undă centrală 1 |
λ |
842 |
885 |
948 |
Nm |
|
|
Pragul de deteriorare |
5 |
Dbm |
||||
|
Putere medie de primire, pe fiecare bandă |
-6.4 |
4 |
Dbm |
|||
|
Primiți energie, pe fiecare bandă (OMA exterior) |
Dbm |
|||||
|
Reflexia receptorului |
Rr |
Db |
||||
|
Sensibilitatea receptorului, fiecare bandă1 |
RS=max (-4,6, TECQ –6,4) |
Dbm |
||||
|
Sensibilitatea receptorului stresată, pe fiecare bandă |
-2 |
dBm |
||||
|
Rx LOS |
Afirma |
-15 |
Dbm |
|||
|
De-afirma |
-7.5 |
Dbm |
||||
|
Histerezis |
0.5 |
5 |
Db |
|||
Note:
1. Sensibilitatea receptorului este informativă și este definită pentru un transmițător cu o valoare TECQ. Măsurată cu semnalul de test de conformitate la TP3 pentru BER=2.4E-4 Pre-FEC.
informatii despre comanda
|
Numărul piesei |
Descriere |
|

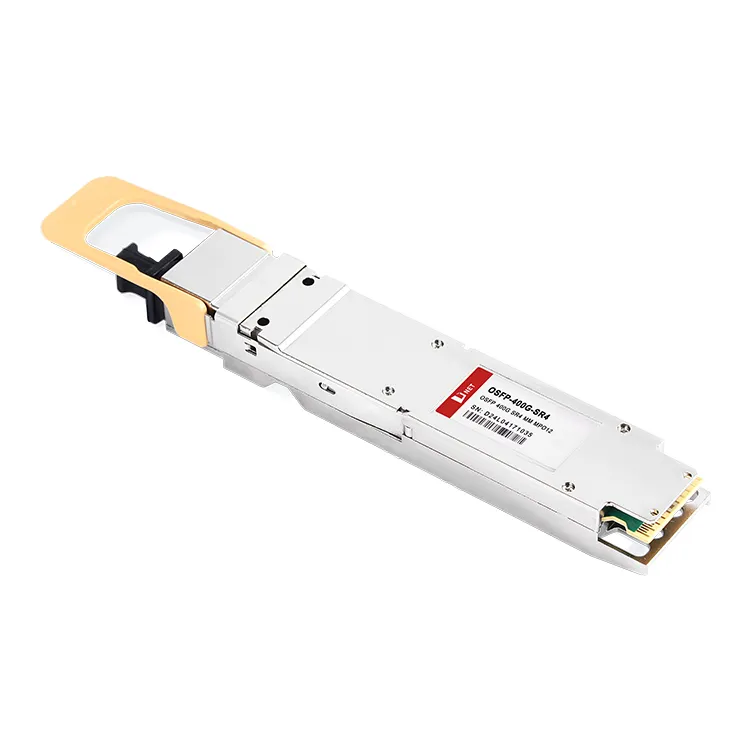

OSFP-400G-SR4 |
400G OSFP SR4,MPO12,100m, 850nm,MMF |
FAQ
Î: Ce fel de conectori folosește 400G OSFP SR4?
Î: Ce fel de rate de date poate suporta 400G OSFP SR4?
