Serviciul modulului transceiver optic al D-net
● Asistență pentru compatibilitate:D-NET oferă servicii de compatibilitate pentru a se asigura că modulele optice sunt compatibile cu echipamentele de la producători de top.
● Servicii personalizate:D-NET oferă opțiuni de personalizare OEM pentru produsele sale. La cerere, clienții pot avea etichete cu logo colorate adaptate nevoilor lor.
● Perioada de livrare standard:3 zile
● Soluții extinse de transport:D-NET colaborează cu companii de curierat de mare renume, cum ar fi SF, FedEx, DHL, UPS și altele, pentru a asigura servicii de transport de încredere.
Caracteristici
● Rată de operare a datelor de 1,25 Gbps
● Dispune de un 18-emițător CWDM DFB LD cu lungime de undă care variază de la
● 1270nm la 1610nm, cu un pas de 40nm
● Respectă standardele SFP MSA și SFF-8472
● Compatibil cu specificațiile SONET OC-24-LR-1
● Conform RoHS
● Alimentat de o sursă de alimentare unică de +3.3V
● Amprenta SFP cu conectare la cald cu un conector LC Duplex
● Interval de temperatură a carcasei de operare:
● Standard: 0 grade până la +70 grade
Aplicații
● Gigabit Ethernet
● Infrastructură de comutare Fibre Channel
● Interfata Router/Server
● Alte sisteme de transmisie optică
Detalii despre produs
Echipat cu un conector SFP 20-pin, acest modul acceptă funcționalitatea de conectare la cald. Este proiectat special pentru utilizarea cu fibră monomod. Secțiunea de recepție încorporează un preamplificator de detector InGaAs (IDP) integrat, montat într-un header optic, împreună cu un IC post-amplificator limitator.
Tag-uri populare: sfp-1g-cwdm-1270-40, China sfp-1g-cwdm-1270-40 producători, furnizori, fabrică, SFP-1G-CWDM-1270-80SFP-1G-CWDM-1270-40
Evaluări maxime absolute
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
|
Temperatura de depozitare |
TS |
-40 |
+85 |
grad |
|
|
Tensiune de alimentare |
VCC |
-0.5 |
3.6 |
V |
|
|
Umiditatea relativă |
RH |
0 |
90 |
% |
Mediu de operare recomandat
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
|
Temperatura de funcționare a carcasei |
Tc |
0 |
+70 |
grad |
|
|
Tensiune de alimentare |
VCC |
3.15 |
3.45 |
V |
|
|
Curent de alimentare |
Icc |
300 |
mA |
||
|
Rata de date |
GBE |
1.25 |
Gbps |
||
|
FC |
1.063 |
Gbps |
Caracteristici electrice
(TOP =0 până la 70grad , VCC=3.135 până la 3,465 volți)
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
Nota |
|
|
Secțiunea emițător |
|||||||
|
Impedanță diferențială de intrare |
Rîn |
85 |
100 |
115 |
Ω |
|
|
|
Swing de intrare de date cu un singur capăt |
Vin PP |
400 |
2000 |
mVp-p |
|||
|
Tensiune de dezactivare transmisie |
VD |
2.0 |
Vcc |
V |
|||
|
Tensiune de activare transmisie |
VRO |
0 |
0.8 |
V |
|||
|
Tx Fault |
Vina |
Tx_f |
2.0 |
V |
|||
|
Normal |
Tx_n |
0 |
V |
||||
|
Sectiunea Receptor |
|||||||
|
Ieșire de date cu un singur capăt |
Vout, pp |
370 |
1800 |
mv |
|||
|
LOS Vina |
Vgreseala |
2 |
Vcc |
V |
|||
|
LOS Normal |
Vlos norm |
0 |
0.8 |
V |
|||
Parametri optici
(TOP =0 până la 70 de grade, VCC=3,135 până la 3,465 volți)
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
Nota |
|
Secțiunea emițător |
||||||
|
Lungimea de undă centrală |
λc |
λ-6 |
λ |
λ+6.5 |
nm |
|
|
Lățimea spectrală (-20dB) |
△λ |
1 |
nm |
|||
|
Rata de suprimare a modului lateral |
SMSR |
30 |
dB |
|||
|
Putere optică de ieșire |
Pafară |
-5 |
0 |
dBm |
1 |
|
|
Timp optic de creștere/cădere |
tr / tf |
260 |
ps |
2 |
||
|
Raportul de extincție |
ER |
8.2 |
dB |
|||
|
Mască de ochi pentru ieșire optică |
Conform cu IEEE802.3z (securitate laser clasa 1) |
|||||
|
Sectiunea Receptor |
|
|||||
|
Lungime de undă de intrare optică |
λc |
1260 |
1620 |
nm |
||
|
Supraîncărcare receptor |
Pol |
-8 |
dBm |
3 |
||
|
Sensibilitate RX |
Sen |
-24 |
dBm |
3 |
||
|
RX_LOS Assert |
LOS A |
-40 |
dBm |
|||
|
RX_LOS De-afirmare |
LOS D |
-25 |
dBm |
|||
|
Histerezis RX_LOS |
LOSH |
0.5 |
dB |
|||
|
Specificații generale |
||||||
|
Rata de date |
BR |
1.063/1.25 |
Gb/s |
|||
|
Rata de eroare de biți |
BER |
10-12 |
||||
|
Max. Lungimea conexiunii acceptată pe 9/125μm SMF@1.25Gb/s |
LMAX |
40 |
km |
|||
|
Bugetul total al sistemului |
LIVRE |
21 |
dB |
|||
Nota
1. Puterea optică este lansată în SMF.
2. 20-80%.
3. Măsurat cu PRBS 27-1la 10-12BER
Informații de comandă
|
Numărul piesei |
Descriere |
|

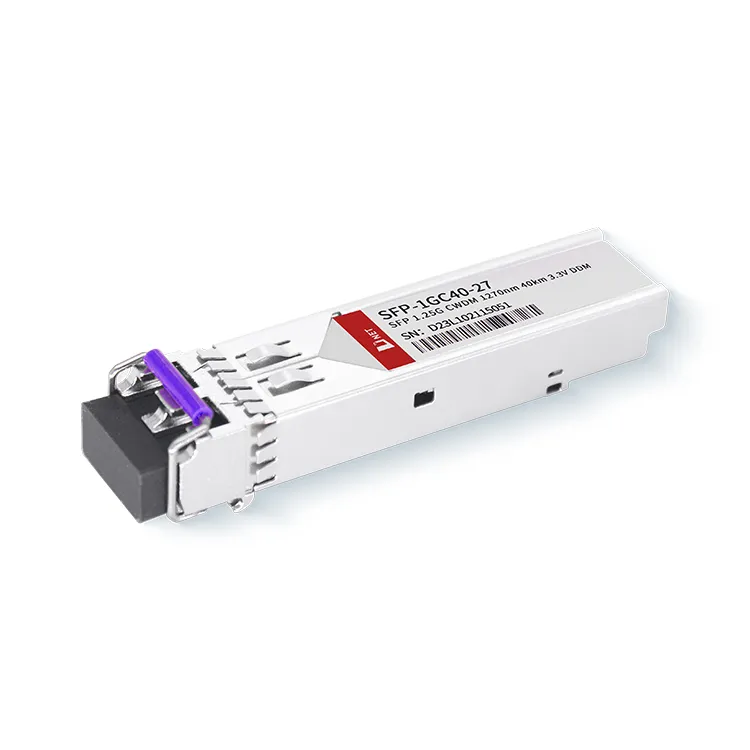

SFP-1GC40-27 |
1,25 Gb/s 40 km CWDM SFP transceiver conectabil la cald, LC duplex, +3.3V, 1270nm, CWDM DFB, monomod, DDM |
FAQ
1. Care este distanța CWDM SFP 1470?
R: SFP-1GC{40-27 de la D-NET are o distanță maximă de transmisie de 40 de kilometri și acceptă o rată de date de 1,25 Gbps.
2. Ce este compatibil cu 1,25 g SFP?
R: Transceiverul SFP 1.25G-SFP-550D este pe deplin compatibil cu SFP MSA și SFF-8472. Prin urmare, modulul optic 1.25G este compatibil cu marea majoritate a dispozitivelor din rețea.
3. Cum știu dacă un modul SFP este compatibil?
R: (1) Tipul de conector, cum ar fi LC, SC.
(2) Modul (mod unic sau multimod).
(3) Lungimea de undă, cum ar fi 850 nm, 1310 nm sau 1550 nm.
(4) Suportul DDM.
(5) Viteza, cum ar fi 1,25 Gbps.
