Serviciul pentru modulul transceiver optice D-net
● Asistență pentru compatibilitate:D-NET oferă servicii de compatibilitate pentru a se asigura că modulele optice sunt compatibile cu echipamentele de la producători de top.
● Servicii personalizate:D-NET oferă opțiuni de personalizare OEM pentru produsele sale. La cerere, clienții pot avea etichete cu logo colorate adaptate nevoilor lor.
● Perioada de livrare standard:3 zile
● Soluții extinse de transport:D-NET colaborează cu companii de curierat de mare renume, cum ar fi SF, FedEx, DHL, UPS și altele, pentru a asigura servicii de transport de încredere.
Caracteristici
● Acceptă rate de biți de până la 1,25 Gbps
● Dispune de o amprentă SFP conectabilă la cald
● Echipat cu laser CWDM DFB și detector foto PIN, capabil să transmită până la 80 km pe SMF
● Conform cu specificațiile SFP MSA și SFF-8472, având o priză LC duplex
● Conform RoHS
● Alimentat de o singură sursă de alimentare de +3,3V
● Încorporează monitorizarea diagnosticului digital în timp real
● Interval de temperatură a carcasei de operare:
-Standard: de la 0 la +70 grade
- Industrial: de la -40 la +85 grad
Aplicații
● Sisteme optice de 1,25 Gbps
● Gigabit Ethernet
● 1,063 Gbps Fibre Channel
● Alte legături optice
Detalii despre produs
Transceiver-urile sunt pe deplin compatibile cu Acordul SFP cu surse multiple și cu funcțiile de diagnosticare digitală specificate în SFF-8472. Acestea constau din trei componente principale: un transmițător laser CWDM DFB, o fotodiodă PIN integrată cu un preamplificator de trans-impedanță (TIA) și o unitate de control MCU. Toate modulele sunt conforme cu standardele de siguranță laser Clasa I.
Tag-uri populare: SFP 1G 1000base CWDM 1270nm 80km, China SFP 1G 1000base CWDM 1270nm 80km producători, furnizori, fabrică, SFP-1G-CWDM-1270-80SFP-1G-CWDM-1270-40
Evaluări maxime absolute
|
Parametru |
Simbol |
Min |
Max |
Unitate |
|
Tensiune de alimentare |
Vcc |
-0.5 |
4.5 |
V |
|
Temperatura de depozitare |
Ts |
-40 |
+85 |
grad |
|
Umiditatea de funcționare |
- |
5 |
85 |
% |
Condiții de funcționare recomandate
|
Parametru |
Simbol |
Min |
Tipic |
Max |
Unitate |
|
|
Temperatura carcasei de operare |
Standard |
Tc |
0 |
+70 |
grad |
|
|
Extins |
-20 |
+80 |
grad |
|||
|
Industrial |
-40 |
+85 |
grad |
|||
|
Tensiune de alimentare |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Curent de alimentare |
Icc |
300 |
mA |
|||
|
Rata de date |
0.1 |
1.25 |
Gbps |
|||
Caracteristici optice și electrice
|
Parametru |
Simbol |
Min |
Tipic |
Max |
Unitate |
Note |
||
|
Transmiţător |
||||||||
|
Lungimea de undă centrală |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
Lățimea spectrală (-20dB) |
Δλ |
1 |
nm |
|||||
|
Raport de suprimare în modul lateral |
SMSR |
30 |
- |
dB |
||||
|
Putere medie de ieșire |
Pafară |
0 |
+4.0 |
dBm |
1 |
|||
|
Rata de extincție |
ER |
9.0 |
dB |
|||||
|
Diferenţial de balansare de intrare de date |
VÎN |
180 |
1200 |
mV |
2 |
|||
|
Impedanță diferențială de intrare |
ZÎN |
90 |
100 |
110 |
Ω |
|||
|
TX Dezactivat |
Dezactivați |
2.0 |
Vcc |
V |
||||
|
Permite |
0 |
0.8 |
V |
|||||
|
Eroare TX |
Vina |
2.0 |
Vcc |
V |
||||
|
Normal |
0 |
0.8 |
V |
|||||
|
Receptor |
||||||||
|
Lungimea de undă centrală |
λc |
1270 |
1610 |
nm |
||||
|
Sensibilitatea receptorului |
-26 |
dBm |
3 |
|||||
|
Supraîncărcare receptor |
-1 |
dBm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-27 |
dBm |
|||||
|
LOS Assert |
LOSA |
-38 |
dBm |
|||||
|
Histerezis LOS |
0.5 |
4 |
dB |
|||||
|
Diferenţial de oscilare de ieşire de date |
Vafară |
600 |
800 |
1000 |
mV |
4 |
||
|
LOS |
Ridicat |
2.0 |
Vcc |
V |
||||
|
Scăzut |
0.8 |
V |
||||||
Note
1. Puterea optică este lansată în SMF.
2. Intrare PECL, cuplată și terminată la curent alternativ.
3. Măsurat cu un model de testare PRBS 27-1 @1250Mbps, BER mai mic sau egal cu 1×10-12.
4. Cuplat intern AC.
Informații de comandă
|
Numărul piesei |
Descriere |
|

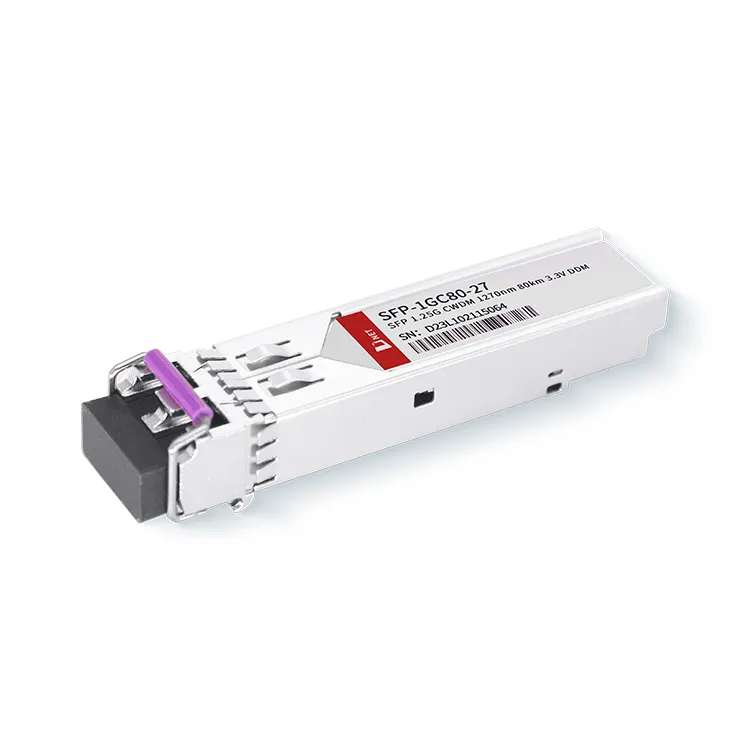

SFP-1GC80-27 |
Transceiver SFP CWDM de 1,25 Gbps, mod unic, acoperire de 80 km |
FAQ
1. Ce înseamnă 1G SFP?
R: 1G SFP reprezintă 1 Gigabit Small Form-Factor Pluggable, care acceptă o viteză de transmisie a datelor de 1 Gigabit pe secundă.
2. Cum să alegi transceiverul SFP?
1.Compatibilitate: Confirmați că modulul SFP este potrivit pentru utilizarea cu hardware-ul dvs. de rețea.
2.Data Rate: Determinați rata de date necesară pe baza cerințelor specifice ale rețelei dvs.
3.Tip de fibră: reflectați dacă veți utiliza cabluri de fibră optică monomod sau multimod.
4.Distanța: Stabiliți distanța dintre punctele de transmisie și de recepție din rețeaua dvs.
5.Tip conector: verificați tipul de conector necesar pentru dispozitivele dvs. de rețea.
