Detalii despre produs

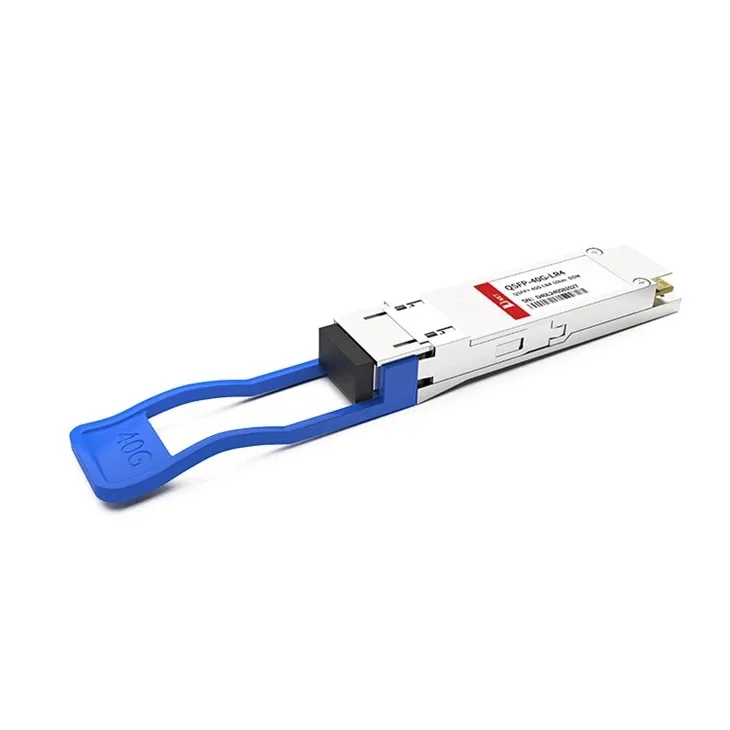

QSFP-40G-LR4 de la D-Net oferă patru canale de transmisie și recepție independente, fiecare cu o lățime de bandă de 10 Gbps. Modulul optic 40G LR4 necesită multiplexarea internă (MUX) sau demultiplexarea (DEMUX) a semnalului optic pentru a facilita transmiterea semnalului cu patru canale pe o fibră monomod.
Tag-uri populare: Modulul transceiver QSFP+ 40G LR{4 10KM, China QSFP+ 40G LR{4 10Module transceiver KM Producători, furnizori, fabrică, QSFP-40G-LR4QSFP-40G-SR4QSFP-40G-ER4QSFP-40G-IR4QSFP-40G-ZR4QSFP-40G-SR4
Evaluări maxime absolute
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
|
Temperatura de depozitare |
TS |
-40 |
+85 |
grad |
|
|
Tensiune de alimentare |
VCCT, R |
-0.5 |
4 |
V |
|
|
Umiditatea relativă |
RH |
0 |
85 |
% |
Mediu de operare recomandat
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
|
Temperatura de funcționare a carcasei |
TC |
0 |
+70 |
grad |
|
|
Tensiune de alimentare |
VCCT, R |
+3.13 |
3.3 |
+3.47 |
V |
|
Curent de alimentare |
ICC |
900 |
mA |
||
|
Disiparea puterii |
PD |
3 |
W |
Caracteristici electrice
(TOP=0 până la 70 de grade, VCC=3,13 până la 3,47 volți)
|
Parametru |
Simbol |
Min |
Tip |
Max |
Unitate |
Nota |
|
Rata de date pe canal |
- |
10.3125 |
11.2 |
Gbps |
||
|
Consumul de energie |
- |
2.5 |
3.5 |
W |
||
|
Curent de alimentare |
Icc |
0.75 |
1 |
A |
||
|
Tensiune I/O de control - Ridicată |
HIV |
2 |
Vcc |
V |
||
|
Transmiţător |
||||||
|
Toleranță la tensiune de ieșire cu un singur capăt |
0.3 |
4 |
V |
1 |
||
|
Toleranță de tensiune în modul comun |
15 |
mV |
||||
|
Tensiune diferență de intrare de transmisie |
VI |
150 |
1200 |
mV |
||
|
Jitter de intrare dependent de date |
|
|
||||
|
Receptor |
||||||
|
Toleranță la tensiune de ieșire cu un singur capăt |
0.3 |
4 |
V |
|||
|
Tensiune diferență de ieșire Rx |
Vo |
370 |
600 |
950 |
mV |
|
|
Creșterea și scăderea tensiunii de ieșire Rx |
Tr/Tf |
35 |
ps |
1 |
||
|
Jitter total |
TJ |
0.3 |
UI |
|||
Notă: 20-80%
Parametri optici
(SUS {{0}} până la 70 de grade, VCC=3,0 până la 3,6 volți)
|
(TDP), fiecare bandă |
||||||
|
TDP, fiecare bandă |
TDP |
2.3 |
dB |
|||
|
Raportul de extincție |
ER |
3.5 |
- |
- |
dB |
|
|
Definiția măștii pentru ochi transmițător {X1, X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|||||
|
Toleranță la pierderea returului optic |
- |
- |
20 |
dB | ||
|
Transmițător de oprire medie de lansare, fiecare bandă |
Poff |
-30 |
dBm |
|||
|
Zgomot de intensitate relativă |
Rin |
-128 |
dB/HZ |
1 |
||
|
Toleranță la pierderea returului optic |
- |
- |
12 |
dB |
||
|
Receptor |
||||||
|
Pragul de daune |
THd |
5 |
dBm |
1 |
||
|
Putere medie la intrarea receptorului, fiecare bandă |
R |
-14 |
3 |
dBm |
||
|
Primiți frecvența de tăiere superioară electrică 3dB, pe fiecare bandă |
12.3 |
GHz |
||||
|
Precizie RSSI |
||||||
|
Reflectanta receptorului |
||||||
|
Putere receptor (OMA), fiecare bandă |
- |
- |
3.5 |
dBm |
||
|
Primiți frecvența de tăiere superioară electrică de 3dB, pe fiecare bandă |
12.3 |
GHz |
||||
|
LOS De-Assert |
PIERDUT |
-15 |
dBm |
|||
|
LOS Assert |
LOSA |
-25 |
dBm |
|||
|
Histerezis LOS |
LOSH |
0.5 |
dB |
|||
Notă: Reflexie 12dB
|
Parametru |
Simbol |
Min |
Tip |
Max |
Unitate |
Ref. |
|
Transmiţător |
||||||
|
Atribuirea lungimii de undă |
L0 |
1264.5 |
1271 |
1277.5 |
nm |
|
|
L1 |
1284.5 |
1291 |
1297.5 |
nm |
||
|
L3 |
1324.5 |
1331 |
1337.5 |
nm |
||
|
Raport de suprimare în modul lateral |
SMSR |
30 |
- |
- |
dB |
|
|
Puterea medie totală de lansare |
PT |
- |
- |
4 |
dBm |
|
|
Puterea medie de lansare, pe fiecare bandă |
-6 |
- |
1 |
dBm |
||
|
Diferența de putere de lansare între oricare două benzi (OMA) |
- |
4 |
dB |
|||
|
Amplitudinea modulației optice, fiecare bandă |
OMA |
-5 |
+2 |
dBm |
||
|
Lansați puterea în OMA minus emițător și penalizare de dispersie |
-5 |
- |
dBm |
|||
Informații de comandă
|
Numărul piesei |
Descriere |
|
QSFP-40G-LR4 |
Transceiver QSFP+ de 40 Gb/s la 10 km conectabil la cald, conector LC duplex, mod unic |
FAQ
1. Ce este 40GBASE-LR4?
40G-LR4 îndeplinește standardul IEEE 802.3ba 40GBASE-LR4, folosind un conector LC duplex și poate transmite pe o distanță lungă de până la 10 km printr-o fibră optică monomod.
2. Care este gama QSFP LR4?
D-net 40G-LR4 are patru canale CWDM, lungimile de undă centrale ale celor 4 canale CWDM sunt 1271, 1291, 1311 și 1331 nm ca membri ai grilei de lungimi de undă CWDM definite în ITU-T G694.2.
3. Care este diferența dintre 40GBASE-SR4 și 40GBASE LR4?
40G-SR 4 este folosit pentru transmisia pe distanțe scurte, în timp ce 40G-LR4 este folosit în aplicații cu mai multe moduri, pentru transmisia de date pe distanțe lungi.
