Detalii despre produs

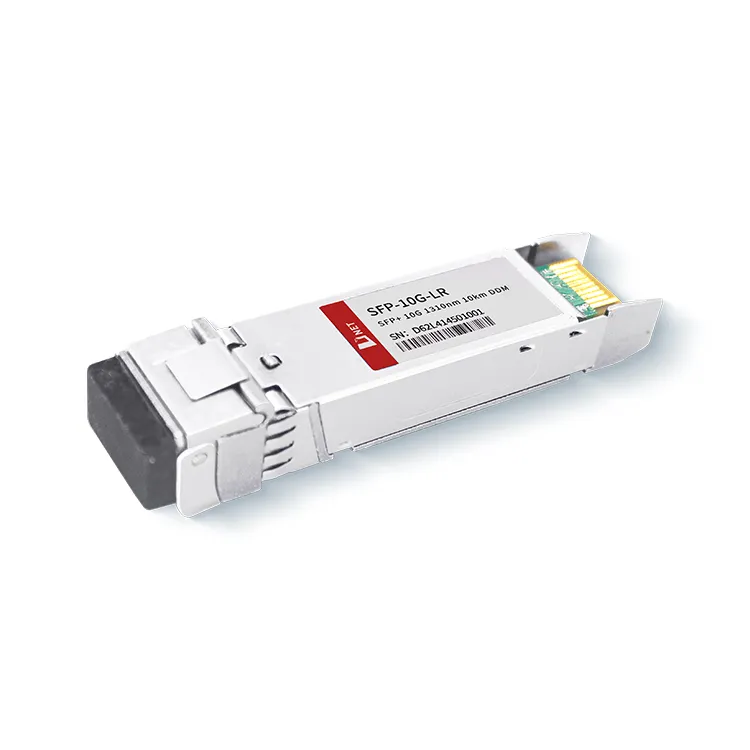

Modulul 10G LR 10KM de la D-NET este compatibil cu standardele SFF-8431, SFF{{-8432 și IEEE 802.3ae 10GBASE-LR. Funcționează la o lungime de undă de 1310 nm, o frecvență folosită în mod obișnuit în comunicațiile optice pe distanță lungă. Modulul aderă la factorul de formă SFP pe deplin compatibil, oferind posibilitatea de conectare la cald, facilitând upgrade-uri simple la porturile optice și asigurând emisii scăzute de interferență electromagnetică (EMI).
Tag-uri populare: Modul transceiver SFP+ 10G LR 10 km, China SFP+ 10G LR 10 km module transceiver producători, furnizori, fabrică, Calea de cost SFP+ Transceiver, Calea de migrare SFP+ Transceiver, rețea critică pentru misiune SFP+ Transceiver, Calea monitorizată SFP+ Transceiver, rețea redundantă SFP+ Transceiver, Calea de fiabilitate SFP+ Transceiver
Evaluări maxime absolute
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
|
|
Temperatura de depozitare |
TS |
-40 |
+85 |
grad |
||
|
Temperatura de funcționare a carcasei |
Comercial |
TA |
0 |
70 |
grad |
|
|
Industrial |
-40 |
+85 |
grad |
|||
|
Tensiune maximă de alimentare |
Vcc |
-0.5 |
4 |
V |
||
|
Umiditatea relativă |
RH |
0 |
85 |
% |
||
Caracteristici electrice
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
Nota |
|
Tensiune de alimentare |
Vcc |
3.135 |
3.465 |
V |
||
|
Curent de alimentare |
Icc |
430 |
mA |
|||
|
Consumul de energie |
P |
1.5 |
W |
|||
|
Secțiunea emițător |
||||||
|
Impedanță diferențială de intrare |
Rîn |
100 |
Ω |
1 |
||
|
Toleranță de tensiune DC cu un singur capăt de intrare Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Variația tensiunii de intrare diferențială |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Tensiune de dezactivare transmisie |
VD |
2 |
Vcc |
V |
3 |
|
|
Tensiune de activare transmisie |
VRO |
Vee |
Vee+0.8 |
V |
||
|
Sectiunea Receptor |
||||||
|
Toleranță la tensiune de ieșire cu un singur capăt |
V |
-0.3 |
4 |
V |
||
|
Tensiune diferență de ieșire Rx |
Vo |
300 |
850 |
mV |
||
|
Timp de creștere și scădere a ieșirii Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS Vina |
Vvina LOS |
2 |
VccGAZDĂ |
V |
5 |
|
|
LOS Normal |
VNorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Nota
1. In ence se termină la 100 ohmi.
2. Conectați-vă direct la pinul de intrare a datelor TX. Cuplare AC de la pin la circuitul integrat al driverului laser.
3. LOS este o ieșire cu colector deschis. 4,7k-10kΩ ar trebui să fie deschis pe placa gazdă. Funcționarea este logică 0, iar pierderea semnalului este logic 1. Tensiunea maximă de tragere este de 5,5V.
4. Ecografie cu OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.
Parametri optici
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
Nota |
|
Secțiunea emițător |
||||||
|
Lungimea de undă centrală |
λt |
1290 |
1310 |
1330 |
nm |
|
|
lățimea spectrală |
△λ |
1 |
nm |
|||
|
Putere optică medie |
Pavg |
-8.2 |
0.5 |
dBm |
1 |
|
|
Putere optică OMA |
Poma |
-5.2 |
dBm |
|||
|
Putere de oprire a laserului |
Poff |
-30 |
dBm |
|||
|
Rata de extincție |
ER |
3.5 |
dB |
7 |
||
|
Rata de extincție |
ER |
6 |
dB |
6 |
||
|
Penalizare de dispersie a transmițătorului |
TDP |
3.2 |
dB |
2 |
||
|
Zgomot de intensitate relativă |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleranță la pierderea returului optic |
20 |
dB |
||||
|
Sectiunea Receptor |
||||||
|
Lungimea de undă centrală |
λr |
1260 |
1355 |
nm |
||
|
Sensibilitatea receptorului |
Sen |
-14.5 |
dBm |
4,7 |
||
|
Sensibilitatea receptorului |
Sen |
-14.5 |
dBm |
4,6 |
||
|
Sensibilitate la stres (OMA) |
SenSF |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
dBm |
||
|
Los Desert |
LOSD |
-15 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Supraîncărcare |
sat |
0 |
dBm |
5 |
||
|
Reflectanta receptorului |
Rrx |
-12 |
dB |
|||
Nota
1. Condiții de testare a receptorului de stres conform IEEE802.3ae. Testul CSRS necesită ca plăcile de circuite gazdă să îndeplinească standardele SFF-8431.
2. Supraîncărcarea receptorului, așa cum este specificat în OMA și în cele mai proaste condiții de stres integrat.
3. Ecografie cu OC-192 / SDH
4. 10GBASE-LR / LW Ethernet
Informații de comandă
|
Numărul piesei |
Descriere |
|
SFP-10G-LR |
Modul transceiver 10G SFP+ LR 10KM, conectabil la cald, LC duplex, +3.3V, 1310nm DFB-LD, mod unic |
FAQ
1. Ce este 10G LR?
R: Modulul 10G LR 10KM de la D-NET este un modul transceiver optic pentru aplicații de comunicații optice seriale de 10-Gb/s, Modulul SFP+ este compatibil cu SFF-8431, SFF{-8432 și IEEE 802.3ae 10GBASE-LR.
2. Este 10GBASE-LR modul unic sau multimod?
R: Modulul transceiver 10G SFP+ LR 10KM al D-NET este potrivit pentru transmisia de la distanță, astfel încât fibra monomod este acoperită în principal în 10 GBASE-LR SFP +, distanța de transfer a 10GBASE-LR SFP poate fi de până la 10 km cu un fibră monomodală
