Descriere

Parametrii tehnici

Caracteristicile produsului

●Acceptă rate de biți de până la 25,78 Gbps

● Dispune de o amprentă SFP+ conectabilă la cald

●Echipată cu un laser DFB de 1310nm și fotodiodă PIN, permițând transmisie de până la 10 km prin SMF

●Compatibil cu specificațiile SFP+ MSA și SFF-8472, având un recipient LC duplex

● Conform RoHS

●Funcționează cu o singură sursă de alimentare de +3,3V

●Include monitorizare digitală de diagnosticare în timp real

●Intervalul de temperatură al carcasei de operare: standard de la 0 grade la +70 grade

Aplicații

● 25GBASE-LR

Detalii despre produs

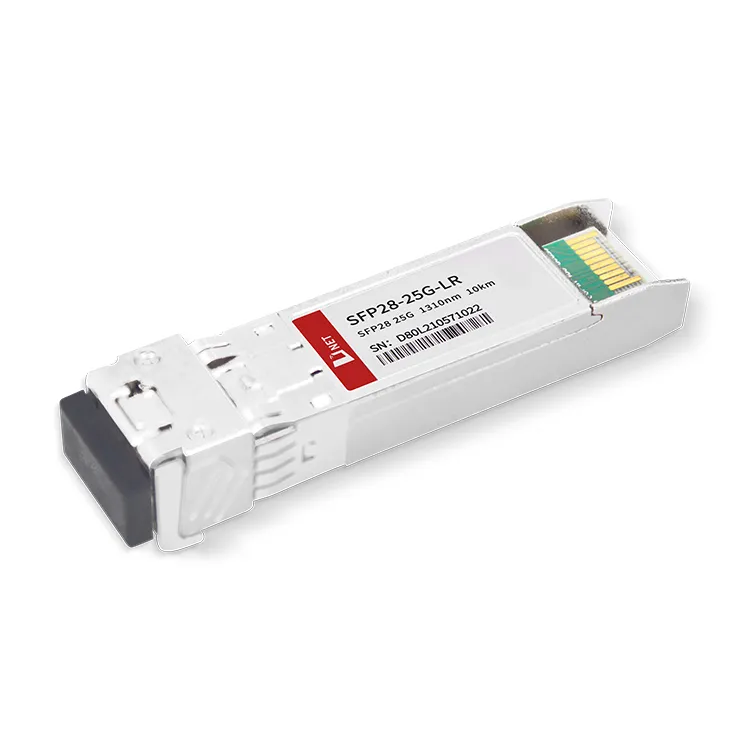

Transceiverele SFP28 sunt module de înaltă performanță, rentabile, capabile să suporte o rată de date de 25,78 Gbps și să faciliteze o distanță de transmisie de 10 km prin Fibră Single-Mode (SMF).

Aceste transceiver cuprind trei componente cheie: un transmițător laser DFB, o fotodiodă PIN care este integrată cu un preamplificator de trans-impedanță (TIA) și o unitate de control MCU. Toate modulele respectă standardele de siguranță pentru laser de Clasa I.

Tag-uri populare: Modul transceiver SFP28 25G LR 10KM, China SFP28 25G LR 10KM module transceiver producători, furnizori, fabrică, SFP28-25G-SR

Evaluări maxime absolute

Parametru	Simbol	Min	Max	Unitate
Tensiune de alimentare	Vcc	-0.5	4	V
Temperatura de depozitare	Ts	-40	+85	grad
Umiditatea de funcționare	-	5	85	%

Condiții de funcționare recomandate

Parametru	Simbol	Min	Tipic	Max	Unitate
Temperatura carcasei de operare	Tc	0		+70	grad
Tensiune de alimentare	Vcc	3.135	3.30	3.465	V
Curent de alimentare	Icc			400	Marian
Rata de date			25.78		Gbps

Caracteristici optice și electrice

Parametru		Simbol		Min	Tipic	Max	Unitate	Note
Transmiţător
Lungimea de undă centrală			λc	1270	1310	1350	Nm
Lățimea spectrală (-20dB)			Δλ			1	Nm
Raport de suprimare a modului lateral			SMSR	30	-		dB
Putere medie de ieșire			P_afară	-6		2	dBm	1
Raportul de extincție			ER	3.5			dB
Diferenţial de balansare de intrare de date			V_ÎN	180		850	mV	2
Impedanță diferențială de intrare			Z_ÎN	90	100	110	Ω
TX Dezactivat	Dezactivați			2.0		Vcc	V
TX Dezactivat	Permite			0		0.8	V
Eroare TX	Vina			2.0		Vcc	V
Eroare TX	Normal			0		0.8	V
Receptor
Lungimea de undă centrală			λc	1260		1600	Nm
Sensibilitatea receptorului						-13.3	dBm	3,4
Supraîncărcare receptor						2	dBm	3,4
LOS De-Afirmare			LOS_D			-15	dBm
LOS Afirmare			LOS_A	-30			dBm
Histerezis LOS				0.5			dB
Diferenţial de oscilare de ieşire de date			V_afară	300		900	mV	5
LOS			Ridicat	2.0		Vcc	V
LOS			Scăzut			0.8	V

Note:
1. Puterea optică este lansată în SMF.
2. Intrare PECL, cuplată și terminată la curent alternativ.
3. Măsurat cu un model de testare PRBS 231-1 @25,78Gps, BER mai mic sau egal cu 5×10-5.
4. Măsurat cu un model de testare PRBS 231-1 @10,3125Gps, BER mai mic sau egal cu 1×10-12.
Biții 110.3 și biții 118.3 controlează modurile de blocare ale retimer-ului intern sau CDR, valoarea implicită este „1”.

5. Cuplat intern AC.

Bitul 110.3 din A2h	Bitul 118.3 din A2h	Rata de date RX	Rata de date TX	Starea RX CDR	Starea TX CDR
Ridicat/1	Ridicat/1	24.33G/25.78G	24.33G/25.78G	Selectare CDR	Selectare CDR
Ridicat/1	Scăzut/0	24.33G/25.78G	9.95G/10.31G	Selectare CDR	Bypass CDR
Scăzut/0	Ridicat/1	9.95G/10.31G	24.33G/25.78G	Bypass CDR	Selectare CDR
Scăzut/0	Scăzut/0	9.95G/10.31G	9.95G/10.31G	Bypass CDR	Bypass CDR

Informații de comandă

Numărul piesei	Descriere
SFP28-25G-LR	Transceiver SFP28 de 25 Gbps, mod unic, rază de acțiune de 10 km

FAQ

1. Puteți pune SFP+ într-un port SFP28?

R: Da, dar atunci când este conectat la transceiver-ul SFP +, acest port poate suporta doar viteze de Internet de până la 10 Gbps.

2. Ce este QSFP28 și SFP28?

R: Ambele au dimensiuni și standarde de protocol diferite. Modulul SFP28 este definit ca suportând o rată de transmisie a unui singur vehicul de 25 GB, iar QSFP28 acceptă patru canale de 25 Gbit/s cu o rată totală de date de 100 G

3. Cu ce viteză este acceptată SFP28?

R: Modulul optic SFP 28 are o rată de transmisie de 25 Gbps, folosind un conector LC.
