Descriere

Parametrii tehnici

Caracteristici

● Rata de operare a datelor de până la 25,78 Gbps
● Distanță de transmisie de până la 10 km
● Fotodiodă Pin și TIA de înaltă sensibilitate
● Conector LC duplex
● Conector cu 20 de pini conectabil la cald
● Consum redus de energie<1 W
● Gamă largă de temperaturi de funcționare de la -20 la 70 de grade
● Sursă de alimentare unică +3.3V±5%.
● Conform cu SFF-8472
● Complet conform RoHS

Detalii despre produs

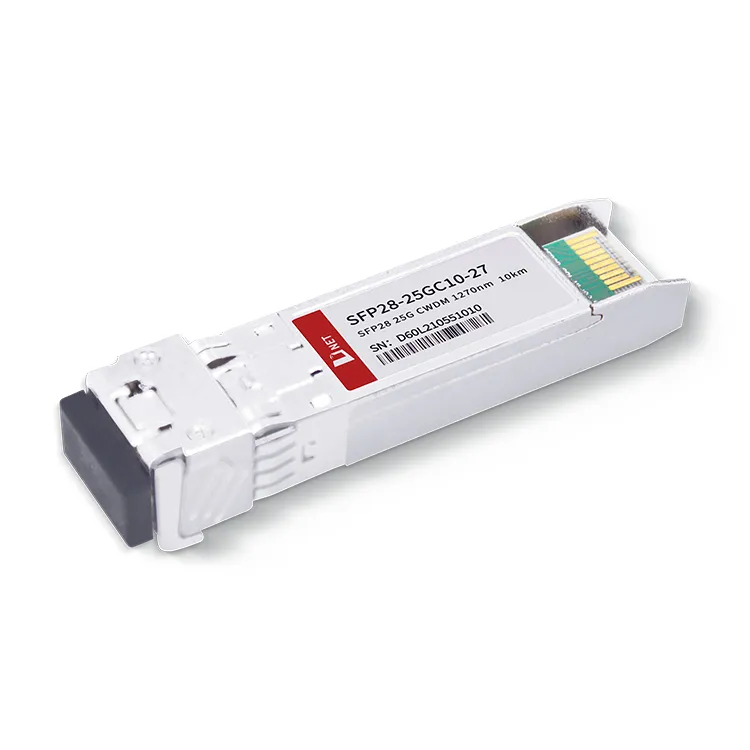

Modulul 25G CWDM 1270nm 10KM de la D-net utilizează un laser CWDM DML și un receptor PIN. Atât canalul de recepție, cât și cel de transmisie încorporează un circuit CDR încorporat capabil să suporte o rată maximă de până la 25,78 Gbps. Transceiver-ul optic color 25G 1270nm 10KM este proiectat pentru a conserva resursele de fibră, reducând astfel în mod eficient costurile operaționale totale pentru furnizorii de servicii. Modulul 25G 1270nm 10KM respectă standardele SFF-8472 și RoHS. Modulul transceiver 25G SFP28 CWDM 10KM găsește o aplicație largă în interconectivitatea centrelor de date, rețelele de transmisie optică a operatorului de comunicații, rețelele de backhaul a stațiilor de bază fără fir și scenariile Ethernet pentru întreprinderi.

Tag-uri populare: Modul transceiver SFP28 CWDM 1270nm, China SFP28 CWDM 1270nm module transceiver producători, furnizori, fabrică, SFP28-25G-SR

Evaluări maxime absolute

Parametru	Simbol	Unitate	Min	Max
Interval de temperatură de depozitare	Ts	^oC	-40	85
Umiditatea relativă	RH	%	0	95
Tensiune maximă de alimentare	Vcc3	V	-0.5	4.0

Condiții de funcționare recomandate

Parametru	Simbol	Unitate	Min	Tip	Max
Gama de temperatură a carcasei de funcționare	Tc	^oC	-20		70
Tensiune de alimentare	Vcc	V	3.14	3.3	3.46
Rata de biți	BR	Gb/s		25.78
Rata eroare de biți	BER				5*10^-5
Lungimea maximă a legăturii acceptată	L	Km			10

Definiție porturi electrice

Parametru	Simbol	Unitate	Min	Tip	Max	Nota
Tensiune de alimentare	V_CC	V	3.14	3.3	3.46
Consumul de energie	P	mW			1000
Transmiţător
Impedanță diferențială de intrare	R_ÎN	Ω		100
Swing de intrare de date cu un singur capăt	V_ÎN	mVp-p	90		450
Tensiune de dezactivare transmisie	V_DIS	V	2		V_CCHOST
Tensiune de activare transmisie	V_RO	V	V_EE		V_EE+0.8
Tensiune de afirmare a erorii de transmisie	V_FA	V	2		V_CCHOST
Tensiune de dezactivare a erorii de transmisie	V_FDA	V	V_EE		V_EE+0.4
Receptor
Swing de ieșire de date cu un singur capăt	V_OD	mVp-p	200		450
LOS Vina	V_LOSFT	V	2		V_CCHOST
LOS Normal	V_LOSNR	V	V_EE		V_EE+0.4

Caracteristici optice

(Tc=0 la 70 oC și Vcc{= 3,14 la 3,46 V)

Parametru	Simbol	Unitate	Min	Tip	Max	Nota
Lungimea de undă nominală	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Deriva lungimii de undă	Δλ	nm	-6.5		+6.5
Putere medie de ieșire	Pav	dBm	-3		2
Lățimea spectrală (-20dB)	s	nm			1
Raportul de extincție	ER	dB	3.5
Rata de suprimare a modului lateral	SMSR	dB	30
Puterea medie de lansare a transmițătorului OFF	POFF	dBm			-30
Zgomot de intensitate relativă	RIN	dB/Hz			-128
Lungimea de undă centrală	λC	nm	1260		1620
Sensibilitatea receptorului (OMA)	RSENSE	dBm			-11.3	1
Supraîncărcare receptor (OMA)	Pmax	dBm	2.2
Pierderea returului optic		dB			-26
LOS Assert	LOSA	dBm	-30
LOS De-afirmați LOS	PIERDUT	dBm			-17
Histerezis LOS		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5 dBm, PRBS 231-1 și BER mai bune decât sau egale cu 5E-5;

Informații de comandă

Numărul piesei	Descriere
SFP28-25GC10-27	Transceiver optic 25G CWDM 1270nm 10KM LC

FAQ

1. Ce este un port 25G SFP28?

R: Portul SFP28 al D-NET este pentru portul cu viteză 25G de dimensiune similară cu portul SFP+ 10G.

2. Este SFP28 un Ethernet?

R: Ethernet SFP28 este pentru clienții care implementează 25GbE, modul SFP28, bazat pe forma de pachet SFP+, acceptă standardul Ethernet 25G. Compatibilitatea inversă cu 10GbE oferă o cale naturală de migrare pentru clienții care au nevoie de mai multă lățime de bandă.
