Aplicații
● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/ SDH STM-64
● 10G Fibre Channel
● OTN OTU2e
Detalii despre produs

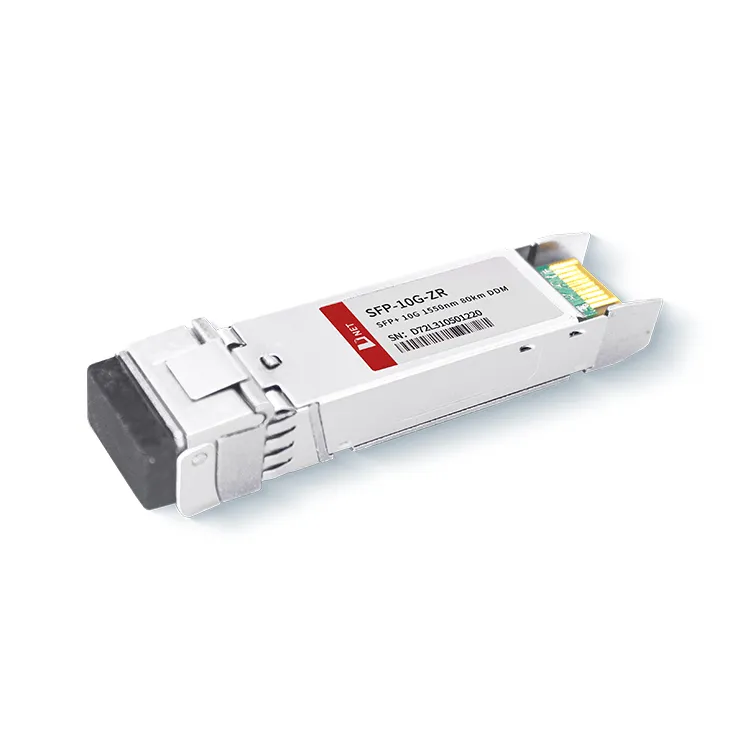

Modulul transceiver 10G SFP+ ZR 80KM de la D-NET convertește un flux de date electrice serial de 10 Gb/s într-un semnal de ieșire optic de 10 Gb/s și invers, transformând un semnal de intrare optic de 10 Gb/s înapoi într-un flux de date electrice seriale de 10 Gb/s curent. Modulul aderă la factorul de formă SFP pe deplin compatibil, oferind posibilitatea de conectare la cald, facilitând upgrade-uri ușoare la porturile optice și asigurând emisii scăzute de interferență electromagnetică (EMI).
Tag-uri populare: Modul transceiver SFP+10G ZR 1550nm 80km, China SFP+10G ZR 1550nm 80km Modul transceiver producători, furnizori, fabrică, rețea intensivă de date SFP+ Transceiver, Rețea de înaltă disponibilitate SFP+ Transceiver, Calea gestionată SFP+ Transceiver, rețea critică pentru misiune SFP+ Transceiver, SFP-10G-ER, SFP-10G-LR
Evaluări maxime absolute
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
|
|
Temperatura de depozitare |
TS |
-40 |
+85 |
grad |
||
|
Temperatura de funcționare a carcasei |
Comercial |
TA |
0 |
70 |
grad |
|
|
Industrial |
TA |
|||||
|
Tensiune maximă de alimentare |
Vcc |
-0.5 |
4 |
V |
||
|
Umiditatea relativă |
RH |
0 |
85 |
% |
||
Caracteristici electrice
(TOP=0 până la 70 de grade, VCC=3,135 până la 3,465 volți)
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
Nota |
|
Tensiune de alimentare |
Vcc |
3.135 |
3.465 |
V |
||
|
Curent de alimentare |
Icc |
500 |
mA |
|||
|
Consumul de energie |
P |
1.8 |
W |
|||
|
Secțiunea emițător |
||||||
|
Impedanță diferențială de intrare |
Rîn |
100 |
Ω |
1 |
||
|
Toleranță de tensiune DC cu un singur capăt de intrare Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Variația tensiunii de intrare diferențială |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Tensiune de dezactivare transmisie |
VD |
2 |
Vcc |
V |
3 |
|
|
Tensiune de activare transmisie |
VRO |
Vee |
Vee+0.8 |
V |
||
|
Sectiunea Receptor |
||||||
|
Toleranță la tensiune de ieșire cu un singur capăt |
V |
-0.3 |
4 |
V |
||
|
Tensiune diferență de ieșire Rx |
Vo |
300 |
850 |
mV |
||
|
Timp de creștere și scădere a ieșirii Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS Vina |
Vvina LOS |
2 |
VccGAZDĂ |
V |
5 |
|
|
LOS Normal |
VNorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Parametri optici
(TOP=0 până la 70 de grade, VCC=3,135 până la 3,465 volți)
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
Nota |
|
Secțiunea emițător |
||||||
|
Lungimea de undă centrală |
λt |
1530 |
1550 |
1565 |
nm |
|
|
lățimea spectrală |
△λ |
0.3 |
nm |
|||
|
Putere optică medie |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Putere optică OMA |
Poma |
-2.1 |
dBm |
|||
|
Putere de oprire a laserului |
Poff |
-30 |
dBm |
|||
|
Rata de extincție |
ER |
8.2 |
dB |
|||
|
Penalizare de dispersie a transmițătorului |
TDP |
3.0 |
dB |
2 |
||
|
Zgomot de intensitate relativă |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleranță la pierderea returului optic |
21 |
dB |
||||
|
Sectiunea Receptor |
||||||
|
Lungimea de undă centrală |
λr |
1260 |
1600 |
nm |
||
|
Sensibilitatea receptorului |
Sen |
-23 |
dBm |
4 |
||
|
Sensibilitate la stres (OMA) |
SenSF |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Desert |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Supraîncărcare |
sat |
-7 |
dBm |
5 |
||
|
Reflectanta receptorului |
Rrx |
-26 |
dB |
|||
Nota
1. Reflexie 12dB.
2. Cifrele de putere medie sunt doar informative, conform IEEE802.3ae.
3. Cifra TWDP necesită ca placa gazdă să fie compatibilă SFF-8431. TWDP este calculat folosind codul Matlab furnizat în clauza 68.6.6.2 din IEEE802.3ae.
Informații de comandă
|
Numărul piesei |
Descriere |
|
SFP-10G-ZR |
Modul transceiver 10G SFP+ ZR 80KM, conectabil la cald, LC duplex, +3.3V, 1550nm EML&APD, mod unic |
FAQ
1. Care este intervalul de 10G ZR?
R: Pentru 10G 80KM 1550nm puterea optică de ieșire și lungimea de undă (1550nm) sunt verificate pe analizoare de spectru optic. Raza maximă de acțiune de 80 km peste cablu de fibră monomod SMF real (nu simulat).
2. Care este diferența dintre SFP ER și ZR?
R: SFP-10G-ER atinge o distanță de transmisie de până la 40 km printr-o fibră optică monomod. SFP-10G-ZR are o lungime de undă de 1550 nm, acceptă o distanță de transmisie de până la 80 km pe o fibră standard monomod și este utilizat pe scară largă în 10GBASE-ZR / ZW Ethernet și 10G Fibre Channel.
3. Care este intervalul de putere de transmisie optică pentru 10G ZR SFP?
R: Puterea maximă de transmisie optică a modulului D-NET 10G 8{0KM 1550nm este de 4,0 dBm și un minim este de 0 dBm.
