Repere ale produsului
● Channel Count: Suportă până la 18 canale independente, permițând multiplexarea a 18 lungimi de undă diferite pe o singură fibră.
● Gama de lungimi de undă: funcționează în intervalul Coarse Wavelength Division Multiplexing (CWDM), care se întinde de obicei de la 1270 nm la 1610 nm. Fiecărui canal îi este alocată o lungime de undă unică în acest interval.
● Funcționare pasivă: multiplexoarele CWDM sunt dispozitive pasive, ceea ce înseamnă că nu necesită sursă de alimentare externă sau componente active.
● Plug-and-Play: Multiplexoarele CWDM sunt proiectate pentru instalare și configurare simplă. Ele pot fi integrate cu ușurință în rețelele optice existente fără a fi nevoie de proceduri complexe de configurare
Detalii despre produs

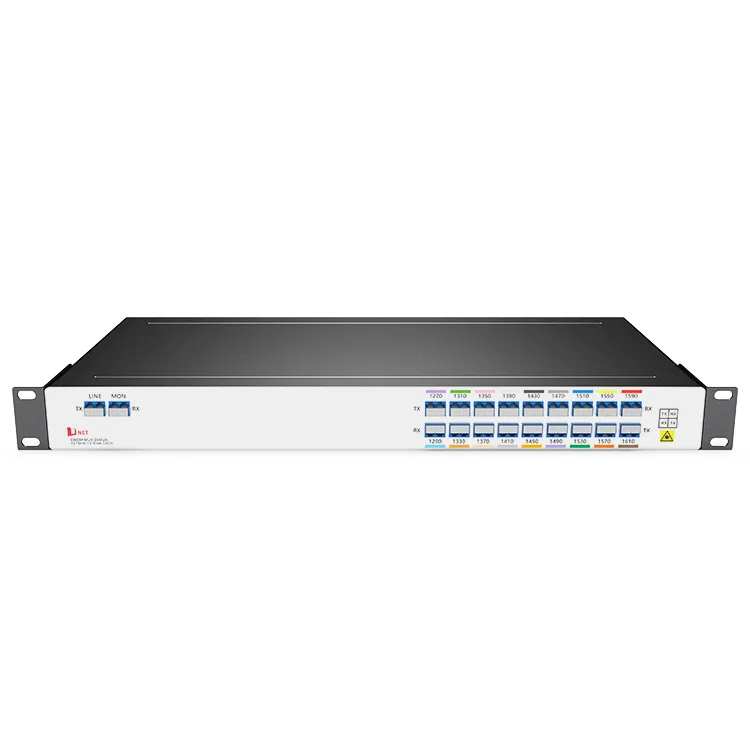

D-Net 18-canal CWDM MUX DEMUX operează într-un interval de lungimi de undă de la 1270nm la 1610nm, acceptând exact 18 canale sau lungimi de undă distincte în spectrul CWDM. Aceste dispozitive MUX și DEMUX facilitează transmisia și recepția eficientă a mai multor semnale printr-o singură fibră, optimizând astfel capacitatea și utilizarea rețelei.
Panoul de produse
Tag-uri populare: Rack CWDM MUX DEMUX cu 18 canale cu fibre duble 1U, China CWDM MUX DEMUX cu 18 canale cu fibră duală 1U producători, furnizori, fabrică
Specificația produsului
|
Lungime de undă |
18 canale 1270-1610nm |
Spațierea canalelor |
20 nm |
|
Banda de acces pentru canal |
±6,5 nm |
Tehnologie |
TFF (filtru cu peliculă subțire) |
|
Pierdere de inserție |
Regular: mai mic sau egal cu 5,4 dB (Cu 8 Skip 0: mai mic sau egal cu 3.0dB) |
Pierderea legăturii |
Regular: mai mic sau egal cu 6,2 dB (Cu 8 Skip 0: mai mic sau egal cu 4.0dB) |
|
Pierdere de inserție @ 1% Lun |
Mai mică sau egală cu 26 dB |
Lungimea de undă centrală Precizie |
±0,05nm |
|
Pierdere de returnare |
Mai mare sau egal cu 45 dB |
Directivitate |
Mai mare sau egal cu 45 dB |
|
Modul de polarizare Dispersie |
Mai mic sau egal cu 0,1ps |
Pierdere dependentă de polarizare |
Mai mic sau egal cu 0,3dB |
|
Izolarea canalului |
Adiacent Mai mare sau egal cu 30 dB |
Temperatură |
Funcționează de la -40 la 85 de grade Depozitare -40 la 85 de grade |
|
Greutate netă |
1,5 kg |
Dimensiuni (HxLxD) |
44*440*230mm |
Notă: Specificat cu conectori.
Conectarea aplicației
Serviciu de multiplexare hibridă cu rate multiple
Permite combinații flexibile de 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET și servicii video locale.
Tipuri de aplicații de rețea CWDM
Tip 1: transmisie punct la punct
Tip 2: transmisie inel
Tip 3: interconectare
Informații de comandă
|
Nr. produs |
Descriere produs |
|
CDM18-1U01-3161 |
CWDM MUX DEMUX 16CH (31-61) Fibră duală, LC/UPC , Rack 1U |
Notă: Susținem designul personalizat, vă rugăm să ne contactați prin e-mail.
FAQ
1. Care este lungimea de undă a CWDM?
R: Gama de lungimi de undă a unui sistem CWDM (Coarse Wavelength Division Multiplexing) se încadrează de obicei în intervalul de la 1260nm la 1625nm. Fiecărui canal dintr-un sistem CWDM i se atribuie o lungime de undă specifică în acest interval, permițând combinarea și transmiterea mai multor fluxuri de date printr-o singură fibră optică. Canalele sunt de obicei distanțate la 20 nm, rezultând un total de 18 canale într-un sistem CWDM de 18-canal. Această tehnologie este utilizată în mod obișnuit în rețelele optice pentru a crește capacitatea infrastructurii de fibră existentă.
2. Cum funcționează un mux CWDM?
R: Un multiplexor CWDM (Coarse Wavelength Division Multiplexing) 18-canal wavelength division multiplexer este un dispozitiv de rețea utilizat pentru a combina sau separa mai multe semnale optice care sunt transmise pe diferite lungimi de undă de lumină.
3. Care este mai bun CWDM sau DWDM?
R: Alegerea între CWDM și DWDM depinde de diverși factori, cum ar fi capacitatea necesară, distanța, costul și infrastructura disponibilă. CWDM este adesea folosit pentru comunicații la distanță mai scurtă într-o rețea locală (LAN) sau rețea metropolitană (MAN) unde este necesar un număr mai mic de canale. DWDM, pe de altă parte, este potrivit pentru aplicații pe distanțe lungi și de mare capacitate, cum ar fi rețelele backbone și legăturile transcontinentale.
