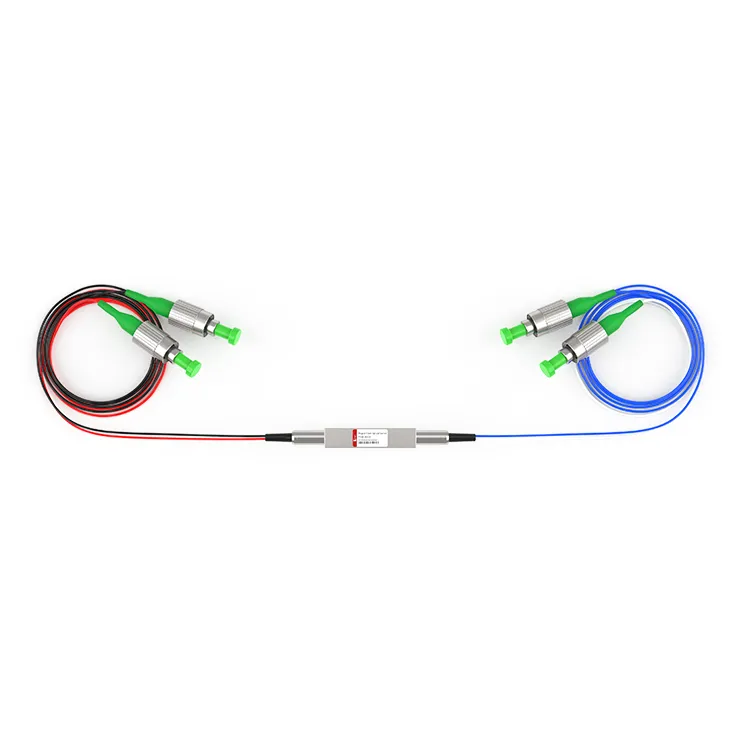

Comutator magneto-optic M2x2

Comutator magneto-optic M2x2
Comutatorul Magneto-Optic M2X2 are o configurație nemecanică și este activat de semnale electrice de control. Comutatorul are pierderi de inserție reduse și mai puțin de 1,2 dB, ceea ce asigură calitatea transmisiei și stabilitatea semnalului optic și îmbunătățește performanța sistemului de comunicații optice.

Trimite anchetă

Descriere

Parametrii tehnici

Detalii produs

Comutatorul magneto-optic este utilizat pe scară largă în echipamentele aerospațiale, sistemele de monitorizare și detectare a sistemului, cu un mod de blocare extrem de stabil și fiabilitate ridicată. D-NET este o fabrică specializată în cercetare și dezvoltare, producție și vânzare de echipamente și dispozitive de comunicații cu fibră optică, care pot oferi servicii OEM, iar comutatoarele magneto-optice pot susține producție personalizată.

Tag-uri populare: întrerupător magneto-optic m2x2, China m2x2 întrerupător magneto-optic producători, furnizori, fabrică

Specificatii ale performantei

Parametrii	Unitate	Specificații
Gama de lungimi de undă	Nm	1520 ~ 1580
Testează lungimea de undă	nm	1550
Pierdere de inserție^{1, 2}	Db	Mai mic sau egal cu 1,2
TDL	Db	Mai mic sau egal cu 0,30
PDL	Db	Mai mic sau egal cu 0.20
Pierdere de returnare	Db	Mai mare sau egal cu 50
Crosstalk	Db	Bidirecțional Mai mare sau egal cu 20
Crosstalk	Db	Unidirecțional Mai mare sau egal cu 35
Repetabilitate	Db	Mai mic sau egal cu ±0,01
Timp de comutare	S.U.A	Mai mic sau egal cu 100
Durata pulsului	S.U.A	Mai mare sau egal cu 200
Durabilitate	Cicluri	Mai mare sau egal cu 10 miliarde
Tip comutator	N / A	Blocare
Curent de funcționare	mA	Mai mic sau egal cu 200
Putere optică maximă	mW	Mai mic sau egal cu 500
Temperatura de Operare	grad	-5 ~ +70
Temperatura de depozitare	grad	-40 ~ +85
Dimensiune	mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Notă
1. Testați la temperatura camerei și SOP.
2. Excluzând conectorii, 0.2dB pentru conectori cu o pereche.

Dimensiuni mecanice (unitate: mm)

Acționare electrică

Diagrama funcțională

informatii despre comanda

FSW-M2x2-□-□-□-□-□-□-□-□

- □

Tip comutator

Tip de fibră

Voltaj

Lungime de undă

TubTip

Fibră Lungime

Conector

B: Bidirecțională

U: Unidirecțional

SM: SM, 9/125

X: Alții

2.5:

2.5V

5.0

5.0V

1550: 1550nm

X: Alții

250: 250um

900: 900um

X: Alții

05: 0,5m±5cm

10: 1,0m±5cm

X: Alții

OO: Niciuna

FC: FC/PC

FA: FC/APC

SC: SC/P

SA: SC/APC

LC: LC/PC

X: Alții

FAQ

Î: Care este diferența dintre comutatorul magneto-optic M2X2 și alte comutatoare optice?

R: Comutatorul magneto-optic folosește câmp magnetic pentru a regla comutarea căii optice și are un principiu de funcționare și o performanță diferite față de alte tipuri de comutator optic, cum ar fi comutatorul mecanic sau comutatorul electro-optic.

Î: Comutatorul magneto-optic M2X2 acceptă funcționarea în mai multe moduri?

R: Comutatoarele magneto-optice 2X2 acceptă de obicei funcționarea multimod, potrivite pentru diferite moduri de cerințe de transmisie a fibrelor, comutatoarele magneto-optice D-NET pot suporta personalizarea.
