Descriere

Parametrii tehnici

Caracteristicile produsului

● Conform cu QSFP-DD MSA
● Design MUX/DEMUX cu 4 benzi CWDM
●100G Lambda MSA 400G-FR4 Conform cu specificațiile
●Consum maxim de putere 10W
●Transmisie de până la 2 km pe fibră monomod (SMF) cu FEC
●O singură sursă de alimentare de +3,3V

●Conector LC duplex
●Plângere RoHS

Aplicații

●400G BASE-FR4 Ethernet
●Interconectarea centrului de date

●Interconectare InfiniBand
●Rețele de întreprindere

Tag-uri populare: Transceiver optic de 400 g qsfp-dd fr4 2km, China 400g qsfp-dd fr4 2km producători, furnizori, fabrică de transceiver optic, QSFP-40G-ER4 SFP-1G-ER SFP-10G-BIDI-1490-80 QSFP-40G-ZR4 SFP-10G-ER

Evaluări maxime absolute

Parametru	Simbol	Min	Max	Unități
Temperatura de depozitare Rînger	Tsrg	-40	+85	grad
Tensiune de alimentare	Vcc	0	4	V
Relativ Umiditate	RH	10% la 90% necondens

Condiții de funcționare recomandate

Parametru	Simbol	Min	Max	Unități
Temperatura de depozitare Rînger	Tsrg	-40	+85	grad
Tensiune de alimentare	Vcc	0	4	V
Relativ Umiditate	RH	10% la 90% necondens

Specificații optice ale transmițătorului

Transmiţător Parametru	BANDĂ	Min		Tipic		Max		Unități
Puterea medie de lansare pe bandă		-3.3				3.5		dBm
Puterea totală medie de lansare						9.3		dBm
Modulație optică Dutter Amplitudine (OMA exterioară), fiecare bandă		-0.3				3.7		dBm
Diferența de putere de lansare între oricare două benzi (exterior OMA)						4			dB
Putere medie de lansare pe bandă @ TX Off State						-20			dBm
Lansați Putere în exteriorul OMA minus TDECQ, fiecare bandă pentru ER Mai mare sau egal cu 4,5 dB pentru ER<4.5dB	-1.7 -1.6			dBm
Transmițător și Dispersie Închidere pentru ochi pt PAM4, fiecare bandă					3.4		dB
Raportul de extincție			3.5				dB
Zgomot de intensitate relativă (OMA)					-136		dB/Hz
Rația de suprimare a modului lateral (SMSR)			30				dB
Toleranță la pierderea returului optic					17.1		dB
Reflectanta transmițătorului					-26		dB
Precizia monitorizării puterii de ieșire a transmițătorului			-3		3		dB
TDECQ-10*log10(Ceq), fiecare bandă					3.4		dB
Timp de tranziție al emițătorului					17		ps

Specificații electrice de mare viteză

Parametru	Min	Tipic	Max	Unități Note
Caracteristicile de ieșire electrică a receptorului la TP4
Rata de semnalizare pe bandă		26.5625		GBd
Ieșire AC în mod comun tensiune (RMS)			17.5	mV
Tensiune diferenţială de ieşire de la vârf la vârf			900	mV
Near-end ESMW (Simetria ochilor lățimea măștii)		0.265		UI
Apropiat Înălțimea ochiului, diferențial	70			mV
ESMW extrem de îndepărtat (Simetria ochilor lățimea măștii)		0.2		UI
Înălțimea ochiului la capătul îndepărtat, diferențial	30			mV
Raportul ISl precursor de la capătul îndepărtat	-4.5		2.5	%
	9.5-0.37f			dB	0.01-8GHz
	4.{1}.4log 10 (f/14)			dB	8-19 GHz
Comun modului diferenţial	22-20(f/25.78)			dB	{{$0}}.{{$1}}.89GHz
Comun modului diferenţial	15-6jurnal 10 (f/25.78)			dB	12.{1} GHz
Nepotrivire de terminare diferențială			10	%
Timp de tranziție (min, 20% până la 80%)	9.5			ps
Tensiune DC mod comun	-350		2850	mV
Emițător electric caracteristica de intrares la TP1
Rata de semnalizare, pe bandă		26.5625		GBd
Toleranță diferențială de tensiune de intrare pk-pk	900			mV
	9.5-0.37f			dB	0.01-8GHz
	4.{1}.4log 10 (f/14)			dB	8-19 GHz
	22-20(f/25.78)			dB	0.01-12.89GHz
	15-6jurnal 10 (f/25.78)			dB	12.{1} GHz
Nepotrivire de terminare diferențială			10	%
Test de intrare sub tensiune a modulului	Pe secțiune 120E.3.4.1 IEEE802.3bs
Domeniu de toleranță la tensiune cu un singur capăt	-0.4		3.3	V
Tensiune în modul comun	-350		2850	mV

Informații de comandă

Numărul piesei	Descriere

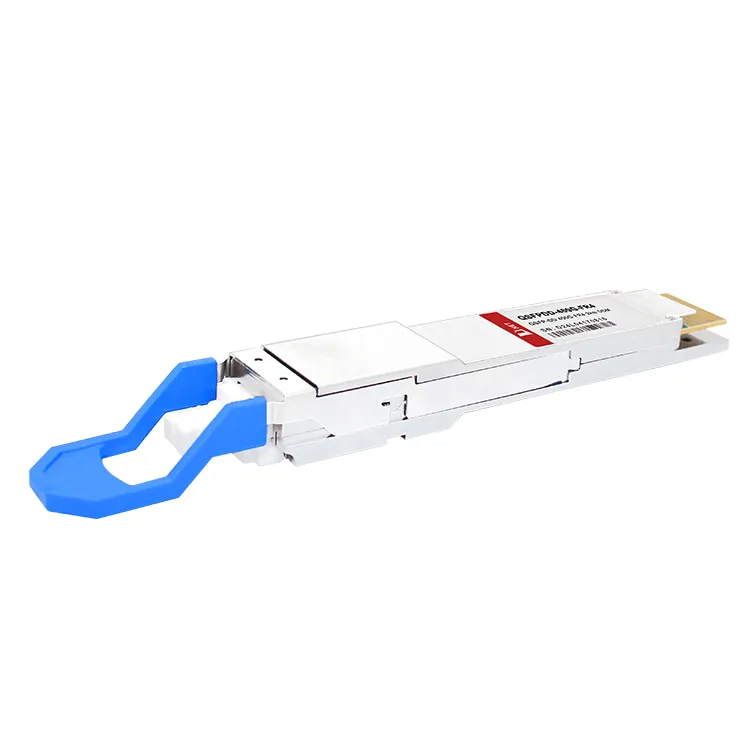

QDD-400G-FR4	Transceiver optic 400G QSFP-DD FR4

FAQ

Î: 400G QSFP-DD FR4 acceptă conectarea la cald?

R: Da, 400G QSFP-DD FR4 acceptă conectarea la cald, ceea ce înseamnă că poate fi deconectat și reconectat în timp ce sistemul încă funcționează, fără a provoca daune modulului sau sistemului.

Î: Cât de departe poate transmite date 400G QSFP-DD FR4?

R: Capacitatea de distanță de transmisie a unui 400G QSFP-DD FR4 variază în funcție de tipul de cablu de fibră optică utilizat, dar în general acceptă distanțe de până la 2 kilometri.

Î: Cum este transmis 400G QSFP-DD FR4?

R: Modulul convertește 8 canale de date electrice de intrare de 50 Gb/s (PAM4) în 4 canale de semnale optice CWDM și le multiplexează într-un singur canal pentru transmisie optică de 400 Gb/s. Pe partea receptorului, modulul demultiplexează optic un Intrare optică de 400 Gb/s în 4 canale de semnale optice CWDM și le convertește în 8 canale de Date de ieșire electrică de 50 Gb/s (PAM4).
