Caracteristici
● Grilă ITU de 10 GHz, bandă C
● Transmițător DWDM EML, foto-detector APD
● Distanța de transmisie a conexiunii SMF de până la 80 km
● Cu o interfață de monitorizare digitală a diagnosticului conform SFF 8472
● Consumul de energie<1.5W
● Conform RoHS
Aplicații
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fibre Channel
● Rețele DWDM
Detalii despre produs

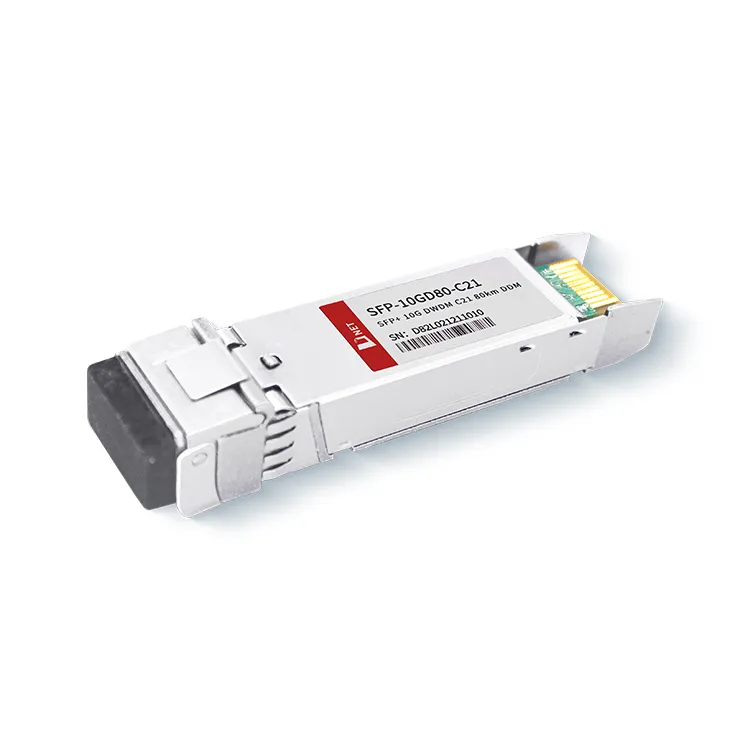

SFP-10GD80-C21 este proiectat pentru aplicații de comunicații optice seriale de 10 Gb/s, în care convertește un flux de date electrice seriale de 10 Gb/s într-un semnal de ieșire optic corespunzător de 10 Gb/s și invers, conversia unui semnal de intrare optic de 10 Gb/s înapoi într-un flux de date electrice serial de 10 Gb/s. Utilizează un transmițător DWDM EML (Laser modulat cu electroabsorbție) și un fotodetector APD (Avalanche Photo-Diode). Utilizarea unei carcase metalice reduce la minimum interferența electromagnetică, iar produsul este în conformitate cu standardele RoHS.
Tag-uri populare: SFP+10G DWDM C21 80km, China SFP+10G DWDM C21 80km producători, furnizori, fabrică, SFP-10G-DWDM-C60-40, SFP-10G-DWDM-C21-40, SFP-10G-DWDM-C21-80, SFP-10G-DWDM-C60-80
Evaluări maxime absolute
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
|
Temperatura de depozitare |
TS |
-40 |
+85 |
grad |
|
|
Temperatura de funcționare a carcasei |
TA |
0 |
70 |
grad |
|
|
Tensiune maximă de alimentare |
Vcc |
-0.5 |
4 |
V |
|
|
Umiditatea relativă |
RH |
0 |
85 |
% |
Caracteristici electrice
(TOP=0 până la 70grad , VCC=3.135 până la 3,465 volți)
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
Nota |
|
Tensiune de alimentare |
Vcc |
3.135 |
3.465 |
V |
||
|
Curent de alimentare |
Icc |
450 |
Marian |
|||
|
Consumul de energie |
P |
1.5 |
W |
|||
|
Secțiunea emițător |
||||||
|
Impedanță diferențială de intrare |
Rîn |
100 |
Ω |
1 |
||
|
Toleranță de tensiune DC cu un singur capăt de intrare Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Variația tensiunii de intrare diferențială |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Tensiune de dezactivare transmisie |
VD |
2 |
Vcc |
V |
3 |
|
|
Tensiune de activare transmisie |
VRO |
Vee |
Vee+0.8 |
V |
||
|
Sectiunea Receptor |
||||||
|
Toleranță la tensiune de ieșire cu un singur capăt |
V |
-0.3 |
4 |
V |
||
|
Tensiune diferență de ieșire Rx |
Vo |
300 |
850 |
mV |
||
|
Timp de creștere și scădere a ieșirii Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS Vina |
Vvina LOS |
2 |
VccGAZDĂ |
V |
5 |
|
|
LOS Normal |
VNorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Nota
1. Conectat direct la pinii de intrare de date TX. Cuplare AC de la pini în circuitul integrat al driverului laser.
2. 20%-80%
3. În terminație diferențială de 100 ohmi.
4. LOS este o ieșire cu colector deschis. Ar trebui să fie ridicat cu 4,7k – 10kΩ pe placa gazdă. Funcționarea normală este 0 logic; pierderea semnalului este logic 1. Tensiunea maximă de tragere este de 5,5 V.
Parametri optici
(TOP=0 până la 70grad , VCC=3.135 până la 3,465 volți)
|
Parametru |
Simbol |
Min. |
Tipic |
Max. |
Unitate |
Nota |
|
Secțiunea emițător |
||||||
|
Lungimea de undă optică-Sfârșitul vieții |
λ |
X-100 |
X |
X+100 |
p.m |
|
|
Lungimea de undă optică-Începutul vieții |
λ |
X-25 |
X |
X+25 |
p.m |
|
|
Putere optică medie |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Putere de oprire a laserului |
Poff |
-30 |
dBm |
|||
|
Rata de extincție |
ER |
8.2 |
dB |
|||
|
Penalizare de dispersie a transmițătorului |
TDP |
3.0 |
dB |
2 |
||
|
Zgomot de intensitate relativă |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleranță la pierderea returului optic |
20 |
dB |
||||
|
Sectiunea Receptor |
||||||
|
Lungimea de undă centrală |
λr |
1480 |
1565 |
Nm |
||
|
Los Afirmă |
LOSA |
-40 |
- |
dBm |
||
|
Los Desert |
LOSD |
-24 |
dBm |
|||
|
Los Hysterezis |
LOSH |
0.5 |
dB |
|||
|
Supraîncărcare |
sat |
-7 |
dBm |
5 |
||
|
Reflectanta receptorului |
Rrx |
-12 |
dB |
|||
Nota
1. Reflexie 12dB.
2. Condiții de testare a receptorului solicitat conform IEEE802.3ae. Testarea CSRS necesită ca placa gazdă să respecte SFF-8431.
3. Supraîncărcarea receptorului specificată în OMA și în cea mai gravă stare de stres.
Informații de comandă
|
Numărul piesei |
Descriere |
|
SFP-10GD80-C21 |
Transceiver 10 Gb/s 80 km DWDM SFP+ conectabil la cald, duplex LC, +3.3V, 100GHz, DWDM EML&APD, mod unic |
FAQ
1. Ce este 10G dwdm 80km?
R: 10G DWDM 80km se referă la un tip de tehnologie de comunicație optică care permite transmiterea de date la o rată de 10G pe o distanță de 80km folosind DWDM. DWDM este o tehnică care permite ca semnale optice multiple, fiecare purtat pe o lungime de undă diferită, să fie combinate și transmise printr-o singură fibră optică. Acest lucru permite utilizarea eficientă a lățimii de bandă disponibilă și crește capacitatea rețelei de fibră optică.
2. Care este diferența dintre CWDM și DWDM SFP?
R: Intervalul de lungimi de undă a CWDM SFP este de 1270-1610 nm. Distanța maximă de transmisie este de 120 km. Cu toate acestea, DWDM SFP are o lungime de undă maximă de 1620 nm și o distanță maximă de transmisie de 200 km.
