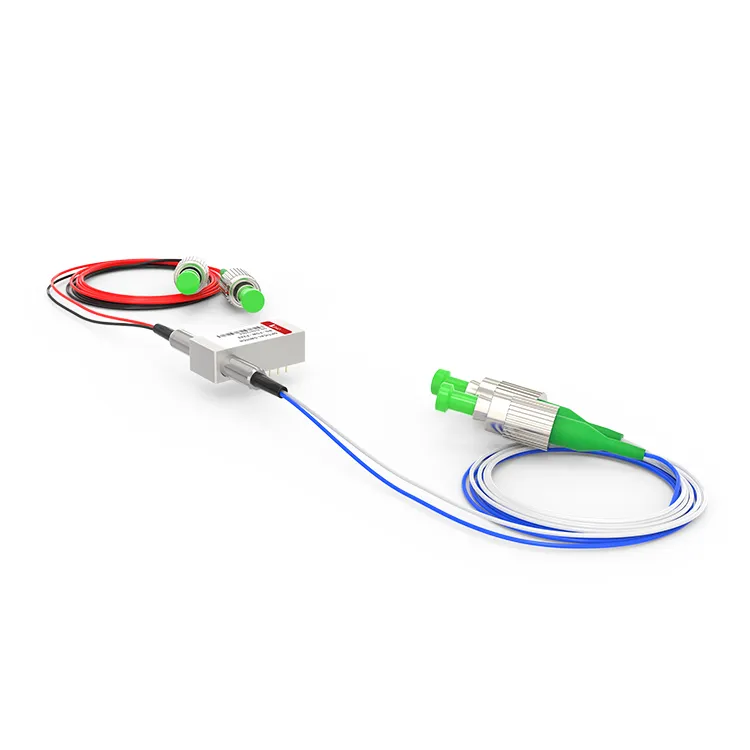

Comutator optic mecanic F2X2 OPTO

Comutator optic mecanic F2X2 OPTO
F2X2 Mechanical Optical Switch este un dispozitiv complet Mechanical Optical Switch cu două porturi de intrare și două porturi de ieșire. Adoptă structura mecanică pentru a realiza comutarea de rutare a semnalului optic și comută semnalul optic de la un port de intrare la un alt port de ieșire prin operare mecanică.

Trimite anchetă

Descriere

Parametrii tehnici

Detalii despre produs

Comutatorul opto-mecanic F2X2 funcționează fie prin direcționarea, fie prin blocarea semnalului optic de intrare pentru a conecta canalul optic la fibra optică de ieșire. Versiunea cu blocare menține calea optică selectată chiar și după ce semnalul de unitate este îndepărtat, în timp ce versiunea fără blocare este implicit fie în poziția pornit, fie în poziția oprită atunci când se pierde alimentarea. Comutatorul optic mecanic F2X2 se mândrește cu o pierdere de inserție mai mică de 1,0dB și un timp de răspuns rapid, permițând comutarea semnalelor optice la nivel de nanosecundă, îndeplinind astfel cerințele transmisiei de mare viteză.

Tag-uri populare: întrerupător opto mecanic opto f2x2, China f2x2 întrerupător opto mecanic optomecanic producători, furnizori, fabrică, Comutator optic mecanic

Specificațiile produsului

Lungimea de undă de operare	1240~1680nm (SM)	Pierdere de inserție	Mai mic sau egal cu 1,0dB
Pierdere dependentă de lungimea de undă	Mai mic sau egal cu 0,25 dB	Pierdere dependentă de polarizare	Mai mic sau egal cu 0,05 dB
Pierdere dependentă de temperatură	Mai mic sau egal cu 0,20 dB	Pierdere de returnare	SM Mai mare sau egal cu 55 dB
Discuții încrucișate	SM Mai mare sau egal cu 70 dB	Schimbați ora	Mai mic sau egal cu 8 ms
Repetabilitate	Mai mic sau egal cu ±0,02dB	Durabilitate	Mai mare sau egal cu 10⁷ori
Tensiune de operare	3 sau 5V	Tip comutator	Fără blocare/blocare
Temperatura de operare	-20~＋70 de grade	Temperatura de depozitare	-40~＋85 de grade
Putere optică	Mai mică sau egală cu 500 mW	Dimensiune	27.0L×12,5W×8,4H mm

Configurații pin

Tip	Ruta optică	Acționare electrică				Senzor de stare
F2×2	Ruta optică	Pinul 1	Pinul 5	Pinul 6	Pinul 10	Fixați 2-3	Fixați 3-4	Fixați 7-8	Fixați 8-9
Blocare	P1-P4,P2-P3	--	--	GND	V＋	Aproape	Deschide	Deschide	Aproape
Blocare	P1-P3,P2-P4	V＋	GND	--	--	Deschide	Aproape	Aproape	Deschide
Fără blocare	P1-P4,P2-P3	--	--	--	--	Aproape	Deschide	Deschide	Aproape
Fără blocare	P1-P3,P2-P4	V＋	--	--	GND	Deschide	Aproape	Aproape	Deschide

Dimensiuni mecanice (unitate: mm)

Ruta optică

Informații de comandă

RD-FSW

-F2X2-

-Lungime de undă-

-Tip comutator-

-Voltaj-

-Tip de fibra-

-Pachet-

-Lungimea fibrei-

-Conector-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Specială＝0

Blocare＝1

Fără blocare＝2

Blocare MINI＝3

MINI fără blocare＝4

Specială＝0

3V=3

5V=5

Specială＝0

SM28=1

50/125=5

62.5/125=6

Specială＝0

Fibră goală=1

tub de 900um=3

Specială＝0

0.25m=1

0.5m=2

1.0m=3

Specială＝0

Niciunul=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Duplex LC=8

Specială＝0

FAQ

Î: Comutatorul optic mecanic F2X2 acceptă telecomanda?

R: Da, numeroase întrerupătoare opto-mecanice F2x2 oferă capabilități de control de la distanță, permițând operațiuni de comutare de la distanță și monitorizarea stării printr-o interfață de control sau de comunicare.

Î: Cât de repede funcționează comutatorul optomecanic F2x2?

R: Comutatorul optic mecanic F2X2 are timp de răspuns rapid și este capabil să schimbe căile optice în decurs de nanosecunde.
