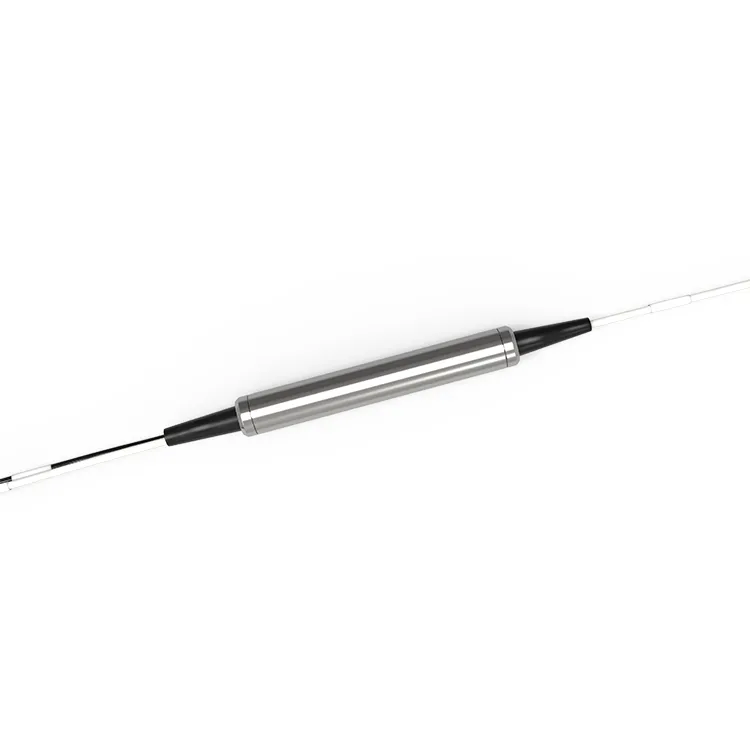

Componentă pasivă cu filtru DWDM cu 3 porturi de 50 GHz

Componenta de filtru DWDM cu 3 porturi de 50 Ghz permite multiplexarea și demultiplexarea mai multor semnale optice pe o singură fibră, folosind grila de lungimi de undă ITU. Componentele individuale sunt disponibile la distanța dintre canalele ITU de 50 GHz. Această tehnologie oferă soluția perfectă pentru companiile de telecomunicații, centrele de date și companiile din întreaga lume.

Trimite anchetă

Descriere

Parametrii tehnici

Detalii produs

Frecvența filtrelor DWDM de 50 GHz de 50 GHz poate ecrana și modula semnalul optic în lățimea de bandă de 50 GHz. Componenta filtrului DWDM de 50 GHz cu 3 porturi poate fi utilizată ca punct de inserare, extracție și monitorizare într-un sistem de comunicații cu fibră optică. Tehnologia DWDM poate transmite simultan mai multe semnale optice cu lungimi de undă diferite, ceea ce mărește foarte mult capacitatea de transmisie a sistemelor de comunicații cu fibră optică. Filtrele DWDM de 50 Ghz sunt utilizate pe scară largă în rețelele de acces, sistemele Metro WDM, sistemele Long Haul WDM și rețelele Enterprise.

Tag-uri populare: Componentă pasivă de filtru DWDM cu 3 porturi 50GHz, China Componentă pasivă cu filtru DWDM cu 3 porturi 50GHz Producători, furnizori, fabrică, lentile cu infraroșu, emițători optici, Pin fotodiode, Telefon lentile, lentile cu unghi larg, lentile zoom

Specificațiile produsului

Gama de lungimi de unda	Canale ITU în bandă C sau L 186,6 până la 196,1 THz	Tehnologie	TFF (filtru cu peliculă subțire)
Lățimea benzii de trecere @ -0.5dB	Mai mare sau egal cu 0,22nm	Transmitere ondularea benzii de trecere	Mai mic sau egal cu 0,40 dB
Transmitere inserare pierderi	Mai mic sau egal cu 0,8 dB	Bandă de trecere de reflexie clipoci	Mai mic sau egal cu 0,20 dB
Pierderea inserției reflexiei	Mai mic sau egal cu 0,40 dB	Transmitere izolare (canal adj)	Mai mare sau egală cu 20 dB
Transmitere izolare (canal non-adj)	Mai mare sau egală cu 45 dB	Izolarea reflexiei	Mai mare sau egal cu 12 dB
Dependent de polarizare pierderi	Mai mic sau egal cu 0,2 dB	Modul de polarizare dispersie	Mai mic sau egal cu 0,2 ps
Directivitate	Mai mare sau egal cu 50 dB	Pierdere de returnare	Mai mare sau egală cu 45 dB
Manevrarea puterii optice	Mai mare sau egal cu 500	Temperatură	Funcționare:-40 până la +85 grade Stocare: -40 până la +85 grad
Tipul fibrei	SMF-28e	Dimensiunea pachetului	∮5,5 x L34mm

Nota:
1) Toate specificațiile se bazează pe dispozitivele fără conectori și sunt garantate pentru lungimea de undă, polarizare și temperatură.
2) Valorile PMD și dispersia cromatică sunt garantate prin proiectare.3) Specificațiile pot fi modificate fără notificare.

Informații de comandă

RD-D	- Pachet	-Conector Tip	U/A	-Planul canalului	-Tip de fibra	-Lungimea fibrei	-50G
	S: Oțel	0: Niciun conector	U: UPC	C19	25: 250um Fibră	005: 0.5+/-0.1m	50G: 50GHZ
	G:Sticlă	1: LC	A: APC	C20	90: 900um Fibră	01: 1.0+/-0.1m
		2: SC		C21		alţii
		3: FC		alţii
		4: Alții

Exemplu:RD-DS1U-C19-2505-50G: 3Port 50GHZ DWDM C{19 1562.23nm LC/UPC 250um 0.5M Fibră de oțel.

FAQ

Î: Ce este o componentă ITU DWDM de 3-port 50GHz?

R: O componentă 3-port 50GHz DWDM ITU este un tip de componentă optică care permite multiplexarea (combinarea) și demultiplexarea (separarea) mai multor lungimi de undă de lumină într-o rețea optică. Este proiectat să funcționeze în cadrul rețelei ITU (Uniunea Internațională de Telecomunicații), care specifică un set de lungimi de undă standard pentru utilizarea în comunicațiile optice.

Î: Care este pierderea de inserare a unei componente ITU DWDM de 3-port 50GHz?

R: Pierderea de inserție de transmisie a unei componente ITU DWDM de {{{0}}port 50GHz este de obicei mai mică de 0,8 dB; Pierderea de inserție de reflexie mai mică de 0,40 dB.
