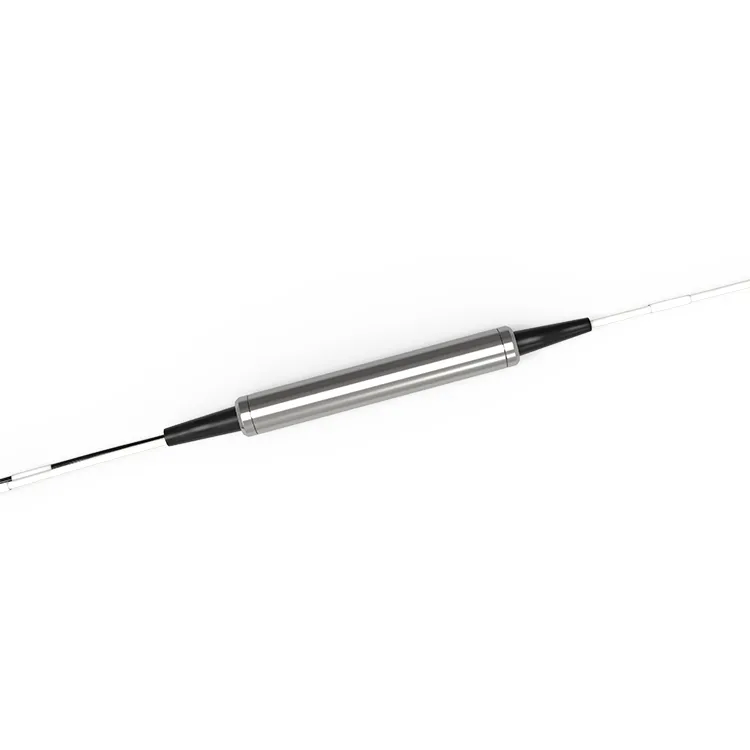

Filtru FWDM TX1550 RX1310 1490 Componentă pasivă

FWDM este o componentă crucială în sistemele de comunicații optice, cum ar fi Fiber-to-the-Home (FTTH) și rețelele de telecomunicații. Permite transmiterea eficientă a datelor pe distanțe mai lungi, cu o degradare minimă a semnalului. Semnalul TX la 1550nm este utilizat în mod obișnuit pentru comunicațiile pe fibră optică pe distanțe lungi, datorită ratei sale de atenuare mai mici în comparație cu lungimi de undă mai scurte. Semnalele RX la 1310nm și 1490nm, pe de altă parte, sunt utilizate în mod obișnuit în rețelele optice pasive (PON) pentru transmisii pe distanțe scurte și medii.

Trimite anchetă

Descriere

Parametrii tehnici

Descriere produs

Componenta pasivă FWDM Filter TX1550 RX1310 1490 este o componentă de comunicare optică extrem de eficientă și de încredere, concepută pentru a separa și combina lungimi de undă cu diferite niveluri de putere. Prin aplicarea tehnologiei de divizare optică, împarte semnalele în lungimi de undă distincte pentru transmisie, sporind astfel eficiența comunicării și asigurând o transmisie mai stabilă a datelor. Acest lucru crește semnificativ performanța generală a sistemului de comunicații optice. Găsește o utilizare extinsă în amplificatoare optice și aplicații CATV.

Tag-uri populare: fwdm filter tx1550 rx1310 1490 componentă pasivă, China fwdm filter tx1550 rx1310 1490 producători de componente pasive, furnizori, fabrică, lentile cu unghi larg, lentile cu infraroșu, lentile zoom, lentile fixe cu lungimea focală, Fotodiode de avalanșă, Fototransistori

Specificațiile produsului

Lungime de undă	TX1550 RX1310/1490nm	Tehnologie	TFF (filtru cu peliculă subțire)
Banda de trecere	1540~1650nm	Reflecţie	1260~1360&1480~1500
Ondularea benzii de trecere	Mai mic sau egal cu 0,30 dB	IL @ Passband	Mai mic sau egal cu 0,60 dB
Ondulare bandă de reflexie	Mai mic sau egal cu 0,20 dB	IL @ Reflecție	Mai mic sau egal cu 0,40 dB
Izolarea transmisiei (canal adj)	Mai mare sau egală cu 30 dB	Izolarea transmisiei (canal fără reglaj)	Mai mare sau egală cu 50 dB
Izolarea reflexiei	Mai mare sau egal cu 15 dB	Pierdere dependentă de polarizare	Mai mic sau egal cu 0,1 dB
Dispersia modului de polarizare	Mai mic sau egal cu 0,2 ps	Stabilitate termică	Mai mic sau egal cu 0,005N
Directivitate	Mai mare sau egală cu 50 dB	Pierdere de returnare	Mai mare sau egal cu 45 dB
Manevrarea puterii optice	Mai mică sau egală cu 500 mW	Temperatură	Funcționează de la -40 la 85 de grade Depozitare -40 la 85 de grade
Tipul fibrei	SMF-28e	Dimensiunea pachetului	Oțel ∮5,5 x L34mm ABS 90 * 20 * 10nm

Nota.
1) Toate specificațiile se bazează pe dispozitivele fără conectori și sunt garantate pentru lungimea de undă, polarizare și temperatură.
2) Valorile PMD și dispersia cromatică sunt garantate prin proiectare.
3) Specificațiile pot fi modificate fără notificare.

Informații de comandă

FW	- Pachet	-Tip conector	U/A	-55	-Tip de fibra	-Lungimea fibrei
	S: Oțel	0: Niciun conector	U: UPC	55: 1550 nm	9: Fibră 0.9mm	005: 0.5+/-0.1m
	B: CUTIE ABS	1: LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	Alţii	2: SC			30:2,0 mm	alţii
		3: FC			Alţii
		4: Alții

FAQ

Î: Ce înseamnă FWDM TX 1550nm RX 1310 / 1490nm?

R: Acest dispozitiv FWDM poate primi un semnal de 1310nm sau 1490nm și poate transmite simultan un semnal de 1550nm. Scopul este de a transmite mai multe semnale pe o singură fibră.

Î: Ce rate de transfer de date acceptă FWDM TX 1550nm RX 1310 / 1490nm?

R: Dispozitivul acceptă diferite rate de transmisie a datelor, inclusiv 1 Gbps, 10 Gbps, 40 Gbps și 100 Gbps etc.

Î: Care este rolul FWDM TX 1550nm RX 1310 / 1490nm?

R: Dispozitivul poate separa semnalul de 1310nm sau 1490nm de semnalul de 1550nm pentru a reduce interferența dintre semnale și pentru a îmbunătăți calitatea semnalului în timpul transmisiei.
