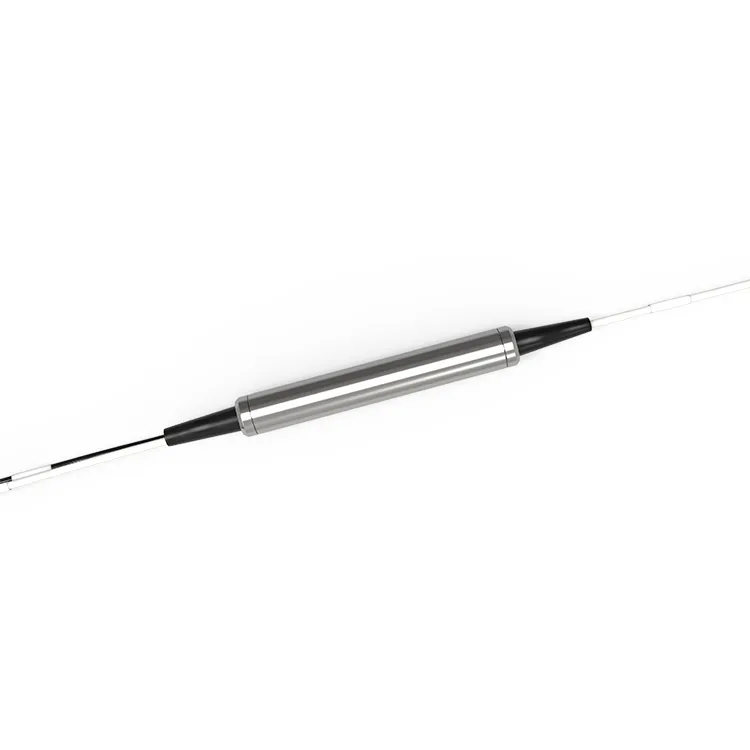

Filtru OTDR 1625nm Componentă FWDM

Componenta OTDR FWDM 1625 a D-NET, folosind tehnologia TFF (Thin Film Filter), pierderi de inserție reduse, cu fiabilitate și stabilitate excelente. Filtrele OTDR 1625 sunt potrivite pentru sistemul de monitorizare a liniilor de cablu cu fibră optică, OTDR.

Trimite anchetă

Descriere

Parametrii tehnici

Descriere produs

OTDR (Optical Time Domain Reflectometer) este o tehnologie folosită pentru a detecta reflexia și pierderea semnalului în legăturile de comunicație prin fibră optică. FWDM OTDR 1625nm este o componentă de filtru folosită pentru a filtra semnalele optice cu lungime de undă non 1625nm, potrivită pentru tehnologia FWDM, care este o tehnologie care poate transmite semnale optice cu mai multe lungimi de undă într-o singură fibră. Folosind componenta OTDR FWDM 1625, putem filtra semnalele de alte lungimi de undă în timpul testării și ne putem concentra numai pe semnalele cu lungimea de undă țintă, îmbunătățind acuratețea și precizia măsurării.

Aplicații

● Amplificatoare optice
● CATV
● OTDR

Tag-uri populare: Filtru OTDR 1625nm FWDM Component, China OTDR Filter 1625nm FWDM Componentă producători, furnizori, fabrică, Fotodiode de avalanșă, lentile fixe cu lungimea focală, lentile cu infraroșu, componente optice pentru chitosanul optic, receptoare optice, emițători optici

Specificațiile produsului

Lungime de undă	TX1625 RX1310/1490/1550nm	Tehnologie	TFF (filtru cu peliculă subțire)
Banda de trecere	1600~1670nm	Reflecţie	1260~1580
Ondularea benzii de trecere	Mai mic sau egal cu 0,30 dB	IL @ Passband	Mai mic sau egal cu 0,60 dB
Ondulare bandă de reflexie	Mai mic sau egal cu 0,20 dB	IL @ Reflecție	Mai mic sau egal cu 0,40 dB
Izolarea transmisiei (canal adj)	Mai mare sau egală cu 30 dB	Izolarea transmisiei (canal fără reglaj)	Mai mare sau egală cu 50 dB
Izolarea reflexiei	Mai mare sau egal cu 15 dB	Pierdere dependentă de polarizare	Mai mic sau egal cu 0,1 dB
Dispersia modului de polarizare	Mai mic sau egal cu 0,2 ps	Stabilitate termică	Mai mic sau egal cu 0,005N
Directivitate	Mai mare sau egală cu 50 dB	Pierdere de returnare	Mai mare sau egal cu 45 dB
Manevrarea puterii optice	Mai mică sau egală cu 500 mW	Temperatură	Funcționează de la -40 la 85 de grade Depozitare -40 la 85 de grade
Tipul fibrei	SMF-28e	Dimensiunea pachetului	Oțel ∮5,5 x L34mm ABS 902010nm

Nota.
1) Toate specificațiile se bazează pe dispozitivele fără conectori și sunt garantate pentru lungimea de undă, polarizare și temperatură.
2) Valorile PMD și dispersia cromatică sunt garantate prin proiectare.
3) Specificațiile pot fi modificate fără notificare

Informații de comandă

FW	- Pachet	-Tip conector	U/A	-1625	-Tip de fibra	-Lungimea fibrei
	S: Oțel	0: Niciun conector	U: UPC		9: Fibră 0.9mm	005: 0.5+/-0.1m
	B: CUTIE ABS	1: LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	Alţii	2: SC			30:2,0 mm	alţii
		3: FC			Alţii
		4: Alții

FAQ

Î: Care este funcția unui FWDM OTDR 1625nm?

R: Funcția unui filtre OTDR 1625 este de a permite transmiterea mai multor semnale optice printr-un singur cablu de fibră optică, crescând astfel eficiența și viteza de transmitere a datelor într-o rețea.

Î: Ce este un OTDR și cum funcționează?

R: Un OTDR (Optical Time Domain Reflectometer) este un dispozitiv care utilizează impulsuri optice pentru a măsura lungimea, atenuarea și caracteristicile de pierdere ale unui cablu de fibră optică. Ea trimite un impuls laser de mare putere în fibră și apoi măsoară lumina reflectată pentru a determina starea cablului.
